Beállítás – Telefonvonal csatlakoztatása

A faxfunkciók használata érdekében csatlakozzon a telefonvonalra, és állítsa be a készüléket.

• A kezelőgombok ismertetése

1. Gondoskodjon arról, hogy a nyomtató be legyen kapcsolva.

2. Nyomja meg a gombot a nyomtatón.

3. A gombokkal jelölje ki a Faxbeállítások (Fax settings) elemet.

4. Nyomja meg az OK gombot.



5. Győződjön meg arról, hogy az Egyszerű beállít. (Easy setup) lehetőség van kijelölve, majd nyomja meg az OK gombot.



6. Győződjön meg arról, hogy a Beállítás elindítása (Start setup) lehetőség van kijelölve, majd nyomja meg az OK gombot.



7. Csatlakoztassa a mellékelt telefonkábelt a nyomtatón lévő aljzathoz (a hátoldalon a címkével jelölthöz).



8. Csatlakoztassa a telefonkábel másik végét egy eszközhöz, például egy modemhez vagy egy jelosztóhoz.

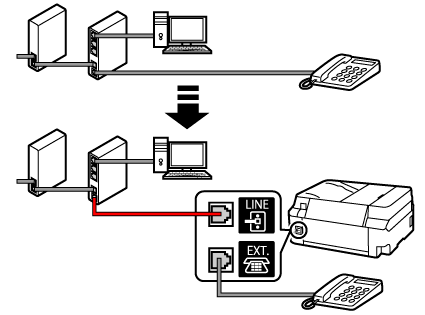

   <Példa a csatlakoztatásra>



9. Nyomja meg az OK gombot.



10. Vegye le a sapkát a nyomtatón lévő aljzatról (a hátoldalon az címkével jelöltről), majd csatlakoztassa a nyomtatót a telefonhoz egy telefonkábellel.



11. Nyomja meg az OK gombot.



12. Az OK gombot megnyomva tesztelje, hogy a telefonkábel megfelelően van-e csatlakoztatva.


    • Hibaelhárítás: Ha A vonal foglalt (Line is busy) képernyő jelent meg
    • Hibaelhárítás: Ha A csatlak.-k nem megfelelők; cserélje meg a LINE és EXT. kábeleket (The connections are incorrect; swap the LINE and EXT. cables) képernyő jelent meg
    • Hibaelhárítás: Ha a Nem ell.-hető a csat.; ellenőrizze a csatlak.-t a telefonkábel végein (Cannot confirm connection; check connections at phone cord ends) képernyő jelent meg

    Ha a fenti eljárások egyike sem oldja meg a problémát, akkor előfordulhat, hogy meghibásodott a nyomtató, vagy hogy a hibát valami más okozta.

    Mivel meg kell néznünk a részletes állapotot, lépjen kapcsolatba a szervizközponttal.

13. Ha a telefonkábel megfelelően van csatlakoztatva, akkor a készülék automatikusan felismeri a telefonvonal típusát.


    • Hibaelhárítás: Ha a Telefonvonal típusa (Telephone line type) képernyő jelent meg

14. Jelölje ki a Csak fax (FAX only) elemet, majd nyomja meg az OK gombot.



15. Nyomja meg az OK gombot.



16. Ellenőrizze a megadott beállításokat, majd nyomja meg az OK gombot.



Ezzel befejeződött a telefonvonalra történő csatlakoztatás.

Ezt követően állítsa be a feladó adatait, a dátumot és az időt. Ugorjon a következő oldalra.
