Beállítás – Telefonvonal csatlakoztatása

A faxfunkciók használata érdekében csatlakozzon a telefonvonalra, és állítsa be a készüléket.

• A kezelőgombok ismertetése

1. Gondoskodjon arról, hogy a nyomtató be legyen kapcsolva.

2. Nyomja meg a gombot a nyomtatón.

3. A gombokkal jelölje ki a Faxbeállítások (Fax settings) elemet.

4. Nyomja meg az OK gombot.



5. Győződjön meg arról, hogy az Egyszerű beállít. (Easy setup) lehetőség van kijelölve, majd nyomja meg az OK gombot.



6. Győződjön meg arról, hogy a Beállítás elindítása (Start setup) lehetőség van kijelölve, majd nyomja meg az OK gombot.



7. Csatlakoztassa a mellékelt telefonkábelt a nyomtatón lévő aljzathoz (a hátoldalon a címkével jelölthöz).



8. Csatlakoztassa a telefonkábel másik végét a fali aljzathoz.

   <Példa a csatlakoztatásra>

   Beépített üzenetrögzítő



   Külső üzenetrögzítő



9. Nyomja meg az OK gombot.

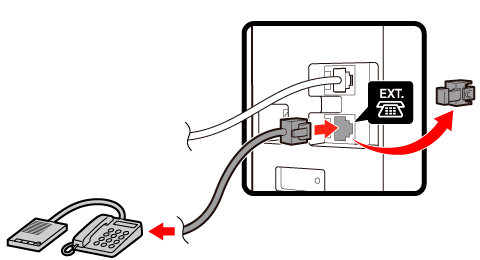

10. Vegye le a sapkát a nyomtatón lévő aljzatról (a hátoldalon az címkével jelöltről), majd csatlakoztassa a nyomtatót a telefonhoz egy telefonkábellel.

    <Példa a csatlakoztatásra>

    Beépített üzenetrögzítő



    Külső üzenetrögzítő



    • Ha csak egy telefonvonala van, akkor a telefonkészülék és a faxkészülék nem csatlakoztatható különböző, párhuzamosan kötött fali aljzatba (elágazó csatlakoztatás).



11. Nyomja meg az OK gombot.



12. Az OK gombot megnyomva tesztelje, hogy a telefonkábel megfelelően van-e csatlakoztatva.



    Ha a telefonkábel megfelelően van csatlakoztatva, akkor megjelenik a Telefonvonal haszn. (Use of TEL line) képernyő.

    • Hibaelhárítás: Ha A vonal foglalt (Line is busy) képernyő jelent meg
    • Hibaelhárítás: Ha A csatlak.-k nem megfelelők; cserélje meg a LINE és EXT. kábeleket (The connections are incorrect; swap the LINE and EXT. cables) képernyő jelent meg
    • Hibaelhárítás: Ha a Nem ell.-hető a csat.; ellenőrizze a csatlak.-t a telefonkábel végein (Cannot confirm connection; check connections at phone cord ends) képernyő jelent meg

    Ha a fenti eljárások egyike sem oldja meg a problémát, akkor előfordulhat, hogy meghibásodott a nyomtató, vagy hogy a hibát valami más okozta.

    Mivel meg kell néznünk a részletes állapotot, lépjen kapcsolatba a szervizközponttal.

13. Győződjön meg arról, hogy a Fax/hang megosztás (Sharing FAX/voice) lehetőség van kijelölve, majd nyomja meg az OK gombot.



14. Nyomja meg az OK gombot.



15. Ellenőrizze a megadott beállításokat, majd nyomja meg az OK gombot.



Ezzel befejeződött a telefonvonalra történő csatlakoztatás.

Ezt követően állítsa be a feladó adatait, a dátumot és az időt. Ugorjon a következő oldalra.
