Postavljanje – priključivanje telefonske linije

Uspostavite vezu i različite postavke za korištenje funkcija faksa.

• Više o gumbima koji se koriste za rad

1. Provjerite je li pisač uključen.

2. Pritisnite gumb na pisaču.

3. Koristite gumbe da biste odabrali Postavke za faks (Fax settings).

4. Pritisnite tipku U redu (OK).



5. Provjerite je li odabrano Jednostavno postav. (Easy setup), a zatim pritisnite gumb U redu (OK).



6. Provjerite je li odabrano Pokreni postavu (Start setup), a zatim pritisnite gumb U redu (OK).



7. Povežite priloženi telefonski kabel s utičnicom pisača (s oznakom sa stražnje strane).



8. Povežite drugi kraj telefonskog kabela s xDSL/CATV modemom ili razdjelnikom.

   <Primjer veze>

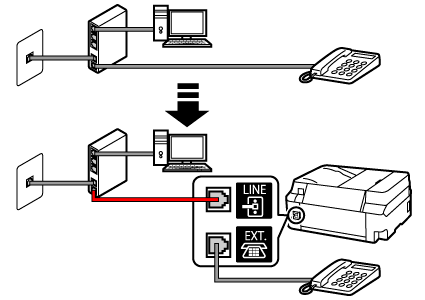

   xDSL/CATV modem s ugrađenim razdjelnikom

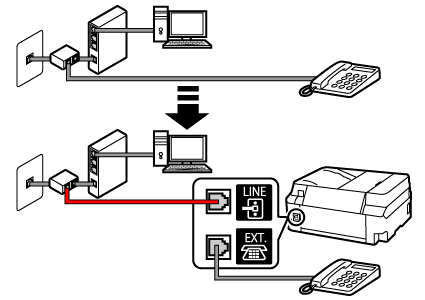

   Razdjelnik + xDSL/CATV modem



9. Pritisnite tipku U redu (OK).



10. Uklonite kapicu iz utičnice pisača (s oznakom sa stražnje strane), a zatim povežite pisač i telefon putem telefonskog kabela.



11. Pritisnite tipku U redu (OK).



12. Pritisnite gumb U redu (OK) da provedete test veze i provjerite je li telefonski kabel ispravno priključen.



    Ako je telefonski kabel ispravno priključen, pojavljuje se zaslon Uporaba tel. linije (Use of TEL line).

    • Rješavanje problema: ako se pojavi zaslon Linija zauzeta (Line is busy)
    • Rješavanje problema: ako se pojavi zaslon Veze nisu ispravne; zamijenite kabele LINE i EXT. (The connections are incorrect; swap the LINE and EXT. cables)
    • Rješavanje problema: ako se pojavi zaslon Nije moguće potvrditi vezu; prov. spojeve na krajevima tel. žice (Cannot confirm connection; check connections at phone cord ends)

    Ako nijedna od navedenih mjera ne riješi problem, moguće je da je pisač neispravan ili uzrok problema treba potražiti negdje drugdje.

    Moramo provjeriti detaljni status pa se stoga obratite servisnom centru.

13. Odaberite Samo faks (FAX only), a zatim pritisnite gumb U redu (OK).



14. Pritisnite tipku U redu (OK).



15. Provjerite navedene postavke, a zatim pritisnite gumb U redu (OK).



Veza telefonske linije dovršena je.

Zatim postavite podatke o pošiljatelju i datum i vrijeme. Idite na sljedeću stranicu.
