Kablad anslutning

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    Om strömmen är påslagen tänds lampan NÄTSTRÖM (POWER) (A).

    figur: Lampan NÄTSTRÖM tänds

    (Visas i ett nytt fönster)

  2. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

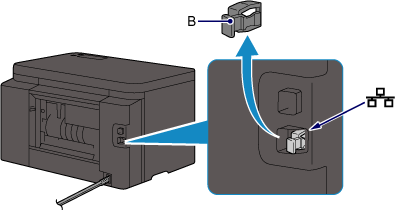

  3. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

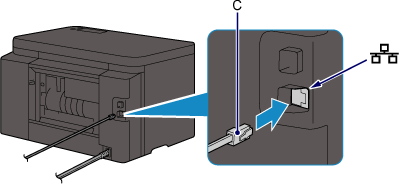

  4. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernetkabel

  5. Kontrollera att nedanstående skärm visas.

    Om en annan skärmbild visas trycker du på knappen Inställningar (Setup) (D) på skrivaren.

    Skärmen HEM

  6. Tryck på knappen Inställningar (Setup).

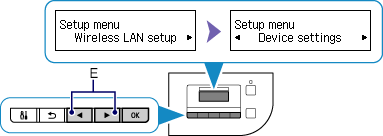

  7. Använd Vänster- eller Högerknappen (E) för att välja Enhetsinställningar (Device settings).

    Skärmen Inställningsmeny: välj Enhetsinställningar

  8. Tryck på OK.

  9. Välj LAN-inställningar (LAN settings).

    Skärmen Enhetsinställningar
    pil
    Skärmen Enhetsinställningar: välj LAN-inställningar

  10. Tryck på OK.

  11. Välj Ändra LAN (Change LAN).

    Skärmen LAN-inställningar: Välj Ändra LAN

  12. Tryck på OK.

  13. Välj Kablat LAN aktivt (Wired LAN active).

    Skärmen Ändra LAN
    pil
    Skärmen Ändra LAN: Välj Kablat LAN aktivt

  14. Tryck på OK.

  15. När nedanstående skärm visas trycker du på knappen Inställningar (Setup).

    När anslutningen är klar visas LAN till höger på skärmen.

    Skärmen LAN-inställningar
    pil
    Skärmen HEM

Konfigurationen av nätverksanslutningen är nu färdig.
