Kablet tilkobling

Før du starter oppsett av kablet tilkobling

  1. Kontroller at skriveren er slått på.

    Hvis strømmen er på, vil STRØM (POWER) -lampen (A) begynne å lyse.

    figur: STRØM-lampen begynner å lyse

    (Vises i et nytt vindu)

  2. Du vil trenge en Ethernet-kabel (selges separat).

    figur: Ethernet-kabel

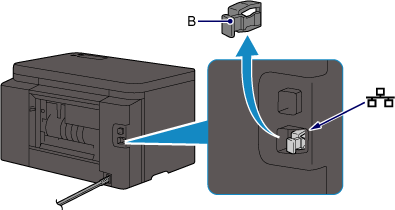

  3. Ta av korken (B) på porten på venstre side bak på skriveren.

    figur: Ta av korken

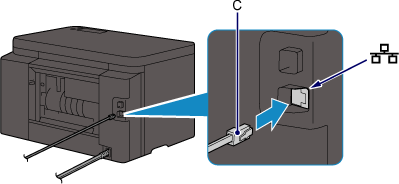

  4. Koble til skriveren og en nettverksenhet (ruter osv.) med en Ethernet-kabel (C).

    Ikke koble til andre porter.

    figur: Koble til en Ethernet-kabel

  5. Kontroller at skjermbildet nedenfor vises.

    Hvis et annet skjermbilde vises, trykker du på Oppsett (Setup)-knappen (D) på skriveren.

    Skjermbildet HJEM

  6. Trykk på knappen Oppsett (Setup).

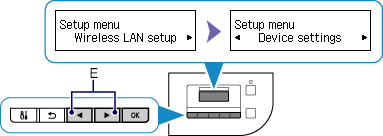

  7. Bruk Venstre- eller Høyre-knappen (E) til å velge Enhetsinnstillinger (Device settings).

    Skjermbildet Oppsettmeny: Velg Enhetsinnstillinger

  8. Trykk på OK-knappen.

  9. Velg LAN-innstillinger (LAN settings).

    Skjermbildet Enhetsinnstillinger
    pil
    Skjermbildet Enhetsinnstillinger: Velg LAN-innstillinger

  10. Trykk på OK-knappen.

  11. Velg Endre LAN (Change LAN).

    Skjermbildet LAN-innstillinger: Velg Endre LAN

  12. Trykk på OK-knappen.

  13. Velg Kablet LAN aktivt (Wired LAN active).

    Skjermbildet Endre LAN
    pil
    Skjermbildet Endre LAN: Velg Kablet LAN aktivt

  14. Trykk på OK-knappen.

  15. Når skjermbildet nedenfor vises, trykker du på Oppsett (Setup)-knappen.

    Når tilkoblingen er fullført, vises LAN til høyre i skjermbildet.

    Skjermbildet LAN-innstillinger
    pil
    Skjermbildet HJEM

Oppsettet av nettverkstilkobling er nå fullført.
