Kaabelühendus

Enne kaabelühenduse seadistuse alustamist

  1. Veenduge, et printer on sisse lülitatud.

    Kui toide on sees, põleb tuli TOIDE (POWER) (A).

    joonis: süttib märgutuli TOIDE

    (Kuvatakse uues aknas)

  2. Vajate Etherneti kaablit (müüakse eraldi).

    joonis: Etherneti-kaabel

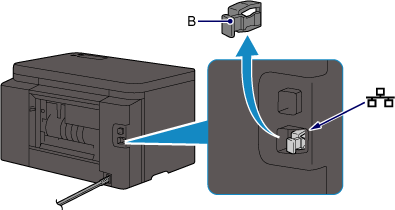

  3. Eemaldage printeri tagakülje vasakpoolses osas asuva pordi kork (B).

    joonis: eemaldage kork

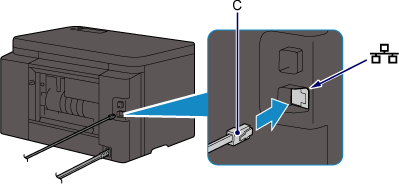

  4. Ühendage printer ja võrguseade (ruuter vm) Etherneti-kaabilga (C).

    Ärge ühendage seda ühegi muu pordiga.

    joonis: Etherneti kaabli ühendamine

  5. Veenduge, et kuvatakse allolev ekraan.

    Kui kuvatakse muu ekraan, vajutage printeri nuppu Seadistus (Setup) (D).

    Ekraan HOME

  6. Vajutage nuppu Seadistus (Setup).

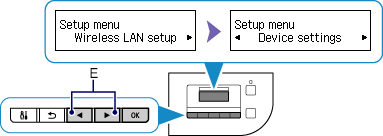

  7. Valige nupuga Vasakule või Paremale (E) suvand Seadme määrangud (Device settings).

    Ekraan Häälestusmenüü: valige suvand Seadme määrangud

  8. Vajutage nuppu OK.

  9. Valige suvand LAN-i määrangud (LAN settings).

    Ekraan Seadme määrangud
    nool
    Ekraan Seadme määrangud: Valige LAN-i määrangud

  10. Vajutage nuppu OK.

  11. Valige suvand Muuda LAN-i (Change LAN).

    LAN-i määrangute ekraan: valige suvand Muuda LAN-i

  12. Vajutage nuppu OK.

  13. Valige suvand Juhtmega LAN akt. (Wired LAN active).

    Ekraan Muuda LAN-i
    nool
    Ekraan Muuda LAN-i: valige suvand Juhtmega LAN aktiivne

  14. Vajutage nuppu OK.

  15. Kui kuvatakse allolev ekraan, vajutage nuppu Seadistus (Setup).

    Kui ühendus on lõpetatud, ilmub ekraanil paremale LAN.

    Ekraan LAN-i määrangud
    nool
    Ekraan HOME

Võrguühenduse häälestamine on nüüd lõpetatud.
