Kaabelühendus

Seadistage printer, toimides järgmiselt.

Enne kaabelühenduse seadistuse alustamist

  1. Veenduge, et printer oleks sisse lülitatud.

    Kui toide on sisse lülitatud, siis märgutuli Sisse (ON) (A) põleb.

    joonis: Märgutuli SEES süttib

    (Kuvatakse uues aknas)

Kui printer teostab puhastamist, prindipea joondamist või muid toiminguid

Oodake enne häälestamise alustamist, kuni toiming on lõppenud.

  1. Vajate Etherneti kaablit (müüakse eraldi).

    joonis: Etherneti-kaabel

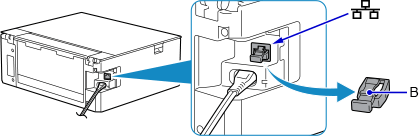

  2. Eemaldage printeri tagakülje vasakpoolses osas asuva pordi kork (B).

    joonis: eemaldage kork

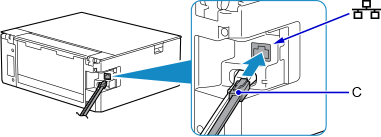

  3. Ühendage printer ja võrguseade (ruuter vm) Etherneti-kaabilga (C).

    Ärge ühendage seda ühegi muu pordiga.

    joonis: Etherneti kaabli ühendamine

  4. Kui ekraani vasakus osas on kuvatud AVAEKRAAN, koputage suvandil AVAEKRAAN.

    Ekraan AVAEKRAAN

  5. Koputage suvandil Võrgu olek (D).

    Ekraan AVAEKRAAN: valige suvand Võrgu olek

  6. Koputage nupule LAN-i määrangud (LAN settings).

    Kuva Üldine võrguteave: valige suvand LAN-i määrangud

  7. Koputage suvandil Juhtmega LAN (Wired LAN).

    Kuva LAN-i määrangud: valige suvand Juhtmega LAN

  8. Koputage suvandil Juhtmega LAN aktiivne/passiivne (Wired LAN active/inactive).

    Kuva Juhtmega LAN: valige Juhtmega LAN aktiivne/passiivne

  9. Koputage suvandil Aktiivne (Active).

    Kuva Juhtmega LAN: valige Aktiivne

  10. Koputage ekraani vasakus osas suvandil AVAEKRAAN.

    Kui ühendamine on lõpetatud, ilmub ekraani vasakusse alaossa ikoon Võrgu olek.

    Ekraan AVAEKRAAN

Võrguühenduse häälestamine on nüüd lõpetatud.
