Kablad anslutning

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    Om strömmen är påslagen tänds lampan NÄTSTRÖM (POWER) (A).

    figur: Lampan NÄTSTRÖM tänds

    (Visas i ett nytt fönster)

Om skrivaren genomför rengöring, justering av skrivhuvud eller andra processer

Vänta tills processen är slutförd innan du inleder konfigurationen.

  1. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

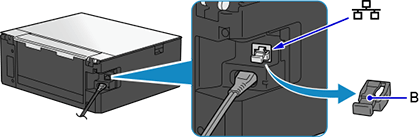

  2. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

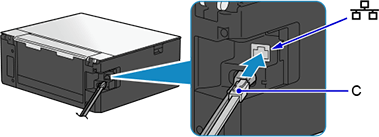

  3. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernetkabel

  4. Om HEM visas till vänster på skärmen trycker du på HEM.

    Skärmen HEM

  5. Tryck på Nätverksstatus (D).

    HEM-skärmen: Välj Nätverksstatus

  6. Tryck på LAN-inställningar (LAN settings).

    Skärmen för grundläggande nätverksinformation: Välj LAN-inställningar

  7. Tryck på Kablat LAN (Wired LAN).

    Skärmen LAN-inställningar: välj Kablat LAN

  8. Tryck på Kablat LAN aktivt/inaktivt (Wired LAN active/inactive).

    Skärmen Kablat LAN: Välj Kablat LAN aktivt/inaktivt

  9. Tryck på Aktiv (Active).

    Skärmen Kablat LAN: Välj Aktiv

  10. Tryck på HEM till vänster på skärmen.

    När anslutningen är klar visas Nätverksstatus längst ned till vänster på skärmen.

    Skärmen HEM

Konfigurationen av nätverksanslutningen är nu färdig.
