Kablad anslutning

Följ anvisningarna nedan för ställa in en skrivare.

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    Om nätströmmen är på tänds PÅ (ON)-lampan (A).

    figur: PÅ-lampan tänds

    (Visas i ett nytt fönster)

Om skrivaren genomför rengöring, justering av skrivhuvud eller andra processer

Vänta tills processen är slutförd innan du inleder konfigurationen.

  1. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

  2. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

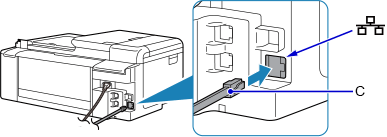

  3. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernetkabel

  4. Om HEM visas till vänster på skärmen trycker du på HEM.

    Skärmen HEM

  5. Tryck på Nätverksstatus (D).

    HEM-skärmen: Välj Nätverksstatus

  6. Tryck på LAN-inställningar (LAN settings).

    Skärmen för grundläggande nätverksinformation: Välj LAN-inställningar

  7. Tryck på Kablat LAN (Wired LAN).

    Skärmen LAN-inställningar: välj Kablat LAN

  8. Tryck på Kablat LAN aktivt/inaktivt (Wired LAN active/inactive).

    Skärmen Kablat LAN: Välj Kablat LAN aktivt/inaktivt

  9. Tryck på Aktiv (Active).

    Skärmen Kablat LAN: Välj Aktiv

  10. Tryck på HEM till vänster på skärmen.

    När anslutningen är klar visas Nätverksstatus längst ned till vänster på skärmen.

    Skärmen HEM

Konfigurationen av nätverksanslutningen är nu färdig.
