Kablet tilkobling

Følg prosedyren under for å konfigurere skriveren.

Før du starter oppsett av kablet tilkobling

  1. Sørg for at skriveren er slått på.

    Hvis strømmen er på, vil PÅ (ON)-lampen (A) begynne å lyse.

    figur: PÅ-lampen begynner å lyse

    (Vises i et nytt vindu)

Hvis skriveren utfører rengjøring, skrivehodejustering eller andre prosesser

Vent til prosessen har stoppet før du begynner konfigurasjonen.

  1. Du vil trenge en Ethernet-kabel (selges separat).

    figur: Ethernet-kabel

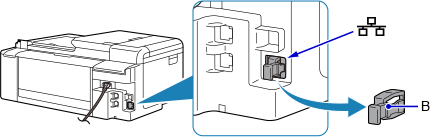

  2. Ta av korken (B) på porten på venstre side bak på skriveren.

    figur: Ta av korken

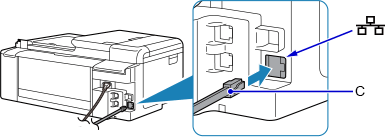

  3. Koble til skriveren og en nettverksenhet (ruter osv.) med en Ethernet-kabel (C).

    Ikke koble til andre porter.

    figur: Koble til en Ethernet-kabel

  4. Hvis HJEM blir vist til venstre i skjermbildet, trykker du HJEM.

    Skjermbildet HJEM

  5. Trykk på Nettverksstatus (D).

    HJEM-skjermbildet: Velg Nettverksstatus

  6. Trykk på LAN-innstillinger (LAN settings).

    Skjermbildet Grunnl. nettverksinformasjon: Velg LAN-innstillinger

  7. Trykk på Kablet LAN (Wired LAN).

    Skjermbildet LAN-innstillinger: Velg Kablet LAN

  8. Trykk på Kablet LAN aktiv/inaktiv (Wired LAN active/inactive).

    Skjermbildet Kablet LAN: Velg Kablet LAN aktiv/inaktiv

  9. Trykk på Aktiv (Active).

    Skjermbildet Kablet LAN: Velg Aktiv

  10. Trykk HJEM til venstre i skjermbildet.

    Når tilkoblingen er fullført, vises Nettverksstatus nederst i skjermbildet.

    Skjermbildet HJEM

Oppsettet av nettverkstilkobling er nå fullført.
