Kablad anslutning

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    Om strömmen är påslagen tänds lampan NÄTSTRÖM (POWER) (A).

    figur: Lampan NÄTSTRÖM tänds

    (Visas i ett nytt fönster)

Om skrivaren genomför rengöring, justering av skrivhuvud eller andra processer

Vänta tills processen är slutförd innan du inleder konfigurationen.

  1. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

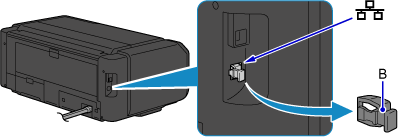

  2. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

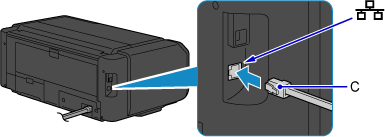

  3. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernetkabel

  4. Tryck på knappen HEM (HOME) (D) på skrivaren.

    Skärmen HEM

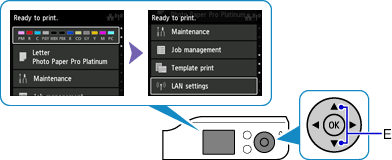

  5. Använd knappen Upp eller Ned (E) för att välja LAN-inställningar (LAN settings).

    Skärmen HEM: Välj LAN-inställningar

  6. Tryck på OK.

  7. Välj Ändra LAN (Change LAN).

    Skärmen LAN-inställningar: Välj Ändra LAN

  8. Tryck på OK.

  9. Välj Aktivera kablat LAN (Activate wired LAN).

    Skärmen Ändra LAN: Välj Aktivera kablat LAN

  10. Tryck på OK.

    När anslutningen är klar visas LAN-ikonen uppe till höger på skärmen.

    Skärmen HEM

Konfigurationen av nätverksanslutningen är nu färdig.
