Kablad anslutning

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    Om strömmen är påslagen tänds lampan NÄTSTRÖM (POWER) (A).

    figur: Lampan NÄTSTRÖM tänds

    (Visas i ett nytt fönster)

Om skrivaren genomför rengöring, justering av skrivhuvud eller andra processer

Vänta tills processen är slutförd innan du inleder konfigurationen.

  1. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

  2. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

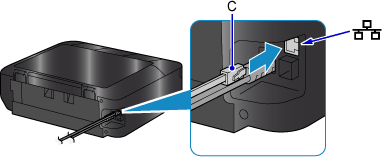

  3. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernetkabel

  4. Om knappen HEM (HOME) (D) på skrivaren är tänd trycker du på knappen HEM (HOME).

    Skärmen HEM

  5. Tryck längst upp till höger (E) på skärmen.

    Skärmen HEM

  6. Tryck på Aktivera kablat LAN (Activate wired LAN).

    När anslutningen är klar visas LAN uppe till höger på skärmen.

    Skärmen Ändra LAN: Välj Aktivera kablat LAN
    pil
    Skärmen HEM

Konfigurationen av nätverksanslutningen är nu färdig.
