Kablet tilkobling

Før du starter oppsett av kablet tilkobling

  1. Kontroller at skriveren er slått på.

    Hvis strømmen er på, vil STRØM (POWER) -lampen (A) begynne å lyse.

    figur: STRØM-lampen begynner å lyse

    (Vises i et nytt vindu)

Hvis skriveren utfører rengjøring, skrivehodejustering eller andre prosesser

Vent til prosessen har stoppet før du begynner konfigurasjonen.

  1. Du vil trenge en Ethernet-kabel (selges separat).

    figur: Ethernet-kabel

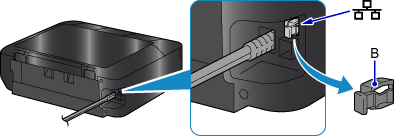

  2. Ta av korken (B) på porten på venstre side bak på skriveren.

    figur: Ta av korken

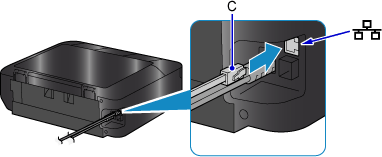

  3. Koble til skriveren og en nettverksenhet (ruter osv.) med en Ethernet-kabel (C).

    Ikke koble til andre porter.

    figur: Koble til en Ethernet-kabel

  4. Hvis HJEM (HOME)-knappen (D) på skriveren lyser, berører du HJEM (HOME)-knappen.

    Skjermbildet HJEM

  5. Trykk øverst til høyre (E) på skjermbildet.

    Skjermbildet HJEM

  6. Trykk på Aktiver kablet LAN (Activate wired LAN).

    Når tilkoblingen er fullført, vises LAN øverst til høyre i skjermbildet.

    Endre LAN-skjermbildet: Velg Aktiver kablet LAN
    pil
    Skjermbildet HJEM

Oppsettet av nettverkstilkobling er nå fullført.
