Kablad anslutning

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    Om strömmen är påslagen tänds lampan NÄTSTRÖM (POWER) (A).

    figur: Lampan NÄTSTRÖM tänds

    (Visas i ett nytt fönster)

  2. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

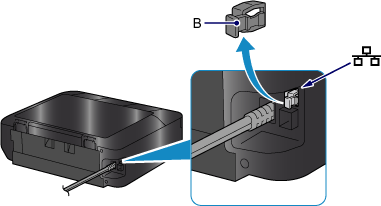

  3. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

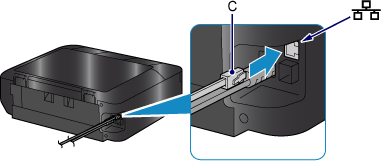

  4. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernetkabel

  5. Om knappen HEM (HOME) (D) på skrivaren är tänd trycker du på knappen HEM (HOME).

    Skärmen HEM

  6. Svep skärmen till vänster eller höger och tryck på Konfig. (Setup).

    Skärmen HEM: välj Konfiguration

  7. Svep skärmen uppåt eller nedåt och tryck på Enhetsinställningar (Device settings).

    Konfigurationsskärm: välj enhetsinställningar

  8. Tryck på LAN-inställningar (LAN settings).

    Skärmen Enhetsinställningar: välj LAN-inställningar

  9. Knacka på Ändra LAN (Change LAN).

    Skärmen LAN-inställningar: Välj Ändra LAN

  10. Tryck på Kablat LAN aktivt (Wired LAN active).

    Skärmen Ändra LAN: Välj Kablat LAN aktivt

  11. Tryck på knappen HEM (HOME).

Konfigurationen av nätverksanslutningen är nu färdig.
