Kablad anslutning

Gör följande innan du konfigurerar en kablad anslutning

  1. Kontrollera att skrivaren är på.

    När strömmen är påslagen tänds lampan NÄTSTRÖM (POWER) (A) (vit).

    figur: Lampan NÄTSTRÖM tänds

    (Visas i ett nytt fönster)

  2. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

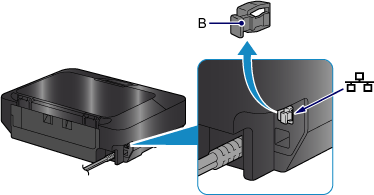

  3. Ta bort locket (B) från den övre porten på skrivarens vänstra baksida.

    figur: Ta bort locket

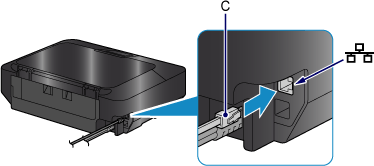

  4. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till USB-porten.

    figur: Anslutning av en Ethernetkabel

  5. Om knappen HEM (HOME) (D) på skrivaren är tänd trycker du på knappen HEM (HOME).

    Skärmen HEM

  6. Svep skärmen till vänster eller höger och tryck på Konfig. (Setup).

    Skärmen HEM: välj Konfiguration

  7. Svep skärmen uppåt eller nedåt och tryck på Enhetsinställningar (Device settings).

    Konfigurationsskärm: välj enhetsinställningar

  8. Tryck på LAN-inställningar (LAN settings).

    Skärmen Enhetsinställningar: välj LAN-inställningar

  9. Tryck på Ändra trådlöst/kablat (Change wireless/wired).

    Skärmen LAN-inställningar: välj Ändra trådlöst/kablat

  10. Tryck på Kablat LAN aktivt (Wired LAN active).

    Skärmen Ändra trådlöst/kablat: välj Kablat LAN aktivt

  11. Tryck på knappen HEM (HOME).

Konfigurationen av nätverksanslutningen är nu färdig.
