Kablad anslutning

Följ anvisningarna nedan för att ställa in en skrivare.

  1. Kontrollera att skrivaren är påslagen innan du börjar konfigurera anslutningen.

    Om nätströmmen är på lyser eller blinkar PÅ (ON)-lampan (A).

    figur: PÅ-lampan lyser eller blinkar

    Viktigt!

    • Om skrivaren genomför rengöring, justering av skrivhuvudet eller andra processer ska du vänta tills processen är klar du innan du börjar konfigurationen.

  2. Du behöver en Ethernetkabel (säljs separat).

    figur: Ethernetkabel

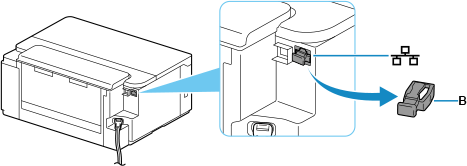

  3. Ta bort locket (B) från porten på skrivarens vänstra baksida.

    figur: Ta bort locket

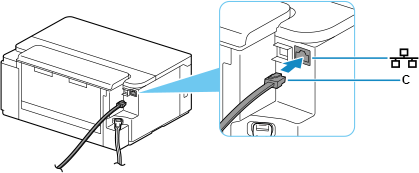

  4. Anslut skrivaren till en nätverksenhet (router osv.) med en Ethernetkabel (C).

    Anslut den inte till någon annan port.

    figur: Anslutning av en Ethernet-kabel

  5. Tryck på knappen Nätverkstyp (Network Type) (D) och kontrollera sedan att lampan för Kablat LAN (Wired LAN) (E) tänds.

    Om lampan för Kablat LAN (Wired LAN) redan lyser fortsätter du med nästa steg utan att trycka på knappen.

    figur: Tryck på knappen Nätverkstyp så tänds lampan för Kablat LAN

  6. Kontrollera att Online-lampan (F) tänds.

    figur: Online-lampan tänds

    Konfigurationen av nätverksanslutningen är nu färdig.
