Đặt vị trí bản gốc (Quét từ máy tính)

Mục này mô tả cách nạp bản gốc lên màn quét hoặc ADF (Bộ nạp tài liệu tự động) để quét. Máy có thể không quét chính xác nếu mục không được đặt đúng cách.

Quan trọng

Đảm bảo bạn tuân thủ những điều sau khi nạp bản gốc trên màn quét. Không tuân thủ những điều sau có thể khiến máy quét bị trục trặc hoặc màn quét bị vỡ.
- Không đặt bất kỳ đồ vật nào nặng từ 2,0 kg (4,4 lbs) trở lên trên màn quét.
- Không dùng lực 2,0 kg (4,4 lb) trở lên trên màn quét, chẳng hạn như ấn bản gốc xuống.
Đóng nắp tài liệu khi quét.
Không chạm vào các nút bảng thao tác hoặc LCD (Màn hình tinh thể lỏng) khi mở/đóng nắp tài liệu. Có thể dẫn đến hoạt động ngoài dự kiến.

Đặt các mục (Màn quét)
Đặt tài liệu (ADF (Bộ nạp tài liệu tự động))

Đặt các mục (Màn quét)

Đặt các mục theo mô tả bên dưới để quét với chức năng phát hiện loại mục và cỡ mục tự động.

Quan trọng

Khi quét bằng cách chỉ định cỡ giấy trong IJ Scan Utility hoặc ScanGear (trình điều khiển máy quét), đặt góc trên của mục trùng với góc có mũi tên (dấu căn chỉnh) của màn quét.
Bạn không thể cắt chính xác các ảnh đã cắt theo nhiều hình dạng không đều và các mục nhỏ hơn 3 cm (1,2 inch) vuông khi quét.
Nhãn đĩa phản xạ có thể không được quét như mong đợi.

Ảnh, Bưu thiếp, Danh thiếp, và BD/DVD/CD	Tạp chí, Báo và Tài liệu
Một mục: Đặt mục úp xuống trên màn quét, sao cho khoảng cách từ mục tới các cạnh (vùng gạch chéo) của màn quét từ 1 cm (0,4 inch) trở lên. Máy không thể quét các phần đặt trên vùng gạch chéo. Quan trọng Các mục lớn (như ảnh khổ A4) không thể đặt cách xa các cạnh/mũi tên (dấu căn chỉnh) của màn quét có thể được lưu thành tập tin PDF. Để lưu dưới định dạng khác ngoài định dạng PDF, quét bằng cách chỉ định định dạng dữ liệu. Nhiều mục: Đặt các mục sao cho khoảng cách từ mục tới các cạnh (vùng gạch chéo) của màn quét và khoảng cách giữa các mục từ 1 cm (0,4 inch) trở lên. Máy không thể quét các phần đặt trên vùng gạch chéo. : 1 cm (0,4 inch) trở lên Lưu ý Đặt tối đa 12 mục. Vị trí của các mục nghiêng (từ 10 độ trở xuống) được sửa tự động.	Đặt mục úp xuống trên màn quét và căn góc trên của mục trùng với góc có mũi tên (dấu căn chỉnh) của màn quét. Máy không thể quét các phần đặt trên vùng gạch chéo. Quan trọng Đối với một số phần có mục không thể quét, xem phần Nạp bản gốc.

Ảnh, Bưu thiếp, Danh thiếp, và BD/DVD/CD

Tạp chí, Báo và Tài liệu

hình: Quét ảnh, bưu thiếp, danh thiếp, hoặc BD/DVD/CD

Một mục:

Đặt mục úp xuống trên màn quét, sao cho khoảng cách từ mục tới các cạnh (vùng gạch chéo) của màn quét từ 1 cm (0,4 inch) trở lên. Máy không thể quét các phần đặt trên vùng gạch chéo.

Quan trọng

Các mục lớn (như ảnh khổ A4) không thể đặt cách xa các cạnh/mũi tên (dấu căn chỉnh) của màn quét có thể được lưu thành tập tin PDF. Để lưu dưới định dạng khác ngoài định dạng PDF, quét bằng cách chỉ định định dạng dữ liệu.

Nhiều mục:

Đặt các mục sao cho khoảng cách từ mục tới các cạnh (vùng gạch chéo) của màn quét và khoảng cách giữa các mục từ 1 cm (0,4 inch) trở lên. Máy không thể quét các phần đặt trên vùng gạch chéo.

: 1 cm (0,4 inch) trở lên

Lưu ý

Đặt tối đa 12 mục.
Vị trí của các mục nghiêng (từ 10 độ trở xuống) được sửa tự động.

hình: Quét tạp chí, báo, hoặc tài liệu

Đặt mục úp xuống trên màn quét và căn góc trên của mục trùng với góc có mũi tên (dấu căn chỉnh) của màn quét. Máy không thể quét các phần đặt trên vùng gạch chéo.

hình: Đặt và căn chỉnh mục trùng với mũi tên

Quan trọng

Đối với một số phần có mục không thể quét, xem phần Nạp bản gốc.

Đặt tài liệu (ADF (Bộ nạp tài liệu tự động))

Quan trọng

Cẩn thận không để bất cứ vật gì rơi vào bên trong khe tài liệu ra. Điều này có thể gây hỏng ADF.
Đặt và chỉnh thẳng các tài liệu có cùng kích cỡ khi quét hai tài liệu trở lên.
Để tìm hiểu về kích cỡ tài liệu được hỗ trợ khi quét từ ADF, xem phần Bản gốc được hỗ trợ.

Lưu ý

Để quét tài liệu ở chất lượng tối ưu, nạp tài liệu trên màn quét.

Đảm bảo tất cả bản gốc đã được lấy ra khỏi màn quét.

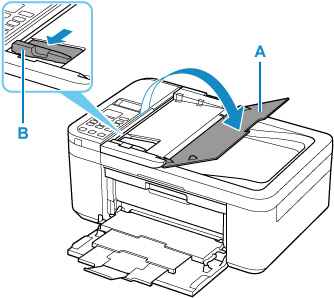

Mở khay tài liệu (A).
Trượt thanh dẫn tài liệu (B) ra hoàn toàn.
Nạp tài liệu vào khay tài liệu với mặt quét ngửa lên.

Đưa tài liệu vào cho đến khi dừng lại.
Điều chỉnh thanh dẫn tài liệu để khớp với chiều rộng của tài liệu.

Không trượt thanh dẫn tài liệu quá mạnh vào tài liệu. Tài liệu có thể không được nạp đúng.
