Canon : PIXMA instrukcijos : Apkarpymo rėmų reguliavimas („ScanGear“)

Skirtukuose Pagrindinis režimas (Basic Mode) ir Išplėstinis režimas (Advanced Mode) galite nurodyti ekrano peržiūros srityje rodomo (-ų) vaizdo (-ų) apkarpymo rėmus (nuskaitymo sritis).

Nuskaitant kiekviena apkarpymo rėmu apvesta sritis bus nuskaitoma kaip atskiras vaizdas.

Pastaba

Viso vaizdo rodinyje ant peržiūrimo vaizdo galima nurodyti kelis apkarpymo rėmus.
Informacijos, kaip sureguliuoti apkarpymo rėmus naudojant „IJ Scan Utility“, žr. žinyno „Interneto instrukcija“ pradžios puslapio turimam modeliui skirtą skyrių „Apkarpymo rėmų reguliavimas („IJ Scan Utility“)“.

Pirminis apkarpymo rėmas

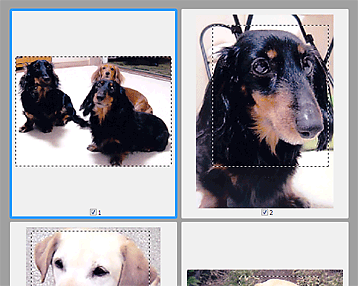

Miniatiūrų rodinyje

Apkarpymo rėmas nenurodytas. Norėdami nurodyti apkarpymo rėmą, vilkite žymeklį virš miniatiūros.

Viso vaizdo rodinyje

Peržiūrimas vaizdas automatiškai apvedamas suaktyvintu apkarpymo rėmu. Norėdami nurodyti sritį, vilkite apkarpymo rėmą peržiūros srityje.

Pastaba

Dialogo lange Nuostatos (Preferences) galite pakeisti automatinio apkarpymo parametrą. Išsamios informacijos žr. skyriaus „Skirtukas Peržiūra“ dalyje Peržiūros vaizdų kadro apkarpymas (Cropping Frame on Previewed Images).

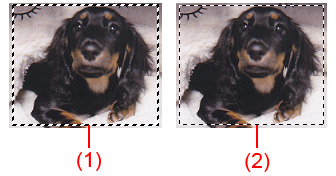

Apkarpymo rėmų tipai

(1) Storas apkarpymo rėmas (besisukantis arba stabilus)

Nurodo, kad apkarpymo rėmas yra pasirinktas. Rodomas tik viso vaizdo rodinyje. Norėdami pasirinkti kelis apkarpymo rėmus, juos spustelėkite laikydami nuspaudę klavišą „Ctrl“. Visiems pasirinktiems apkarpymo rėmams bus taikomi išvesties dydžio, vaizdo koregavimo ir kiti skirtuke Pagrindinis režimas (Basic Mode) arba Išplėstinis režimas (Advanced Mode) nurodyti parametrai.

(2) Plonas apkarpymo rėmas

Miniatiūrų rodinyje

Bus taikomi išvesties dydžio, vaizdo koregavimo ir kiti skirtuke Pagrindinis režimas (Basic Mode) arba Išplėstinis režimas (Advanced Mode) nurodyti parametrai.

Viso vaizdo rodinyje

Nurodo, kad apkarpymo rėmas yra nepasirinktas. Skirtuke Pagrindinis režimas (Basic Mode) arba Išplėstinis režimas (Advanced Mode) nurodyti parametrai nebus taikomi.

Apkarpymo rėmo reguliavimas

Perkėlus žymeklį ant apkarpymo rėmo, jis virs (rodykle). Jei spustelėsite ir vilksite žymeklį rodyklės kryptimi, apkarpymo rėmas atitinkamai didės arba mažės.

pav.: Apkarpymo rėmo didinimas arba mažinimas

Perkėlus žymeklį į apkarpymo rėmu apvestą sritį, jis virs (kryžiškąja rodykle). Jei norite perkelti visą apkarpymo rėmą, spustelėkite ir vilkite žymeklį.

Pastaba

Įvesdami reikšmes skirtuko Išplėstinis režimas (Advanced Mode) srities Įvesties parametrai (Input Settings) laukuose (plotis) ir (aukštis) galite nurodyti apkarpymo rėmo dydį.

Įvesties parametrai
Spustelėdami (keisti proporcijas) galite pasukti apkarpymo rėmą 90 laipsnių. Tačiau jei parinkties Išvesties dydis (Output Size) nuostata yra Lankstusis (Flexible), mygtuko (keisti proporcijas) naudoti negalima.

Kelių apkarpymo rėmų kūrimas

Miniatiūrų rodinyje

Ant vieno vaizdo galima nubrėžti tik vieną apkarpymo rėmą.

Viso vaizdo rodinyje

Norėdami nubraižyti naują apkarpymo rėmą, peržiūros srityje spustelėkite už jau nubraižyto apkarpymo rėmo esančią sritį ir vilkdami žymeklį braižykite rėmą. Naujasis apkarpymo rėmas bus laikomas suaktyvintuoju, o senasis – nepasirinktuoju apkarpymo rėmu.

Galite sukurti kelis apkarpymo rėmus ir kiekvienam iš jų taikyti skirtingus nuskaitymo parametrus.

Be to, norėdami pasirinkti kelis apkarpymo rėmus, juos spustelėkite laikydami nuspaudę klavišą „Ctrl“.

Jei pasirinkę kelis apkarpymo rėmus pakeisite parametrus kairėje „ScanGear“ pusėje esančiame skirtuke, parametrai bus pritaikyti visiems pasirinktiems apkarpymo rėmams.

Kuriant naują apkarpymo rėmą išlaikomi pastarąjį kartą kurtam apkarpymo rėmui taikyti parametrai.

Pastaba

Galima sukurti net 12 apkarpymo rėmų.
Pasirinkus kelis apkarpymo rėmus, nuskaitymas trunka ilgiau nei įprastai.

Apkarpymo rėmų naikinimas

Miniatiūrų rodinyje

Jei norite panaikinti apkarpymo rėmą, spustelėkite už apkarpymo rėmo esančią vaizdo sritį.

Viso vaizdo rodinyje

Jei norite panaikinti apkarpymo rėmą, jį pasirinkite ir įrankių juostoje spustelėkite (pašalinti apkarpymo rėmą). Taip pat galite paspausti klavišą „Delete“.

Jei pasirinksite kelis apkarpymo rėmus, iš karto bus panaikinti visi pasirinkti apkarpymo rėmai (suaktyvintas apkarpymo rėmas ir pasirinkti apkarpymo rėmai).
