Chẩn Đoán Đầu In

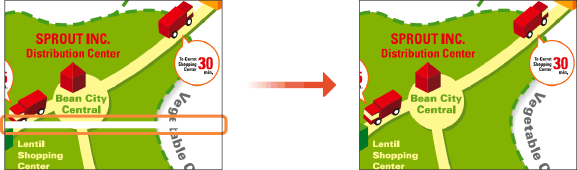

Chẩn đoán đầu in, màu sắc và độ sai màu và sửa bất kỳ vấn đề nào. Quá trình chẩn đoán có thể mất khoảng 40 phút.
Chuẩn bị các hạng mục sau đây.
Chuẩn bị các hạng mục sau đây.
|
Chẩn đoán đầu in
|
 |
|
Chẩn đoán màu sắc
|
 |
|
Chẩn đoán độ sai màu
|
 |
Giấy trơn (có thể sử dụng giấy tái chế)
Khổ: A3, 11x17, LTR hoặc A4 bất kỳ
Nên dùng khổ A3 hoặc 11x17.
Nên dùng khổ A3 hoặc 11x17.
Số tờ: 5
Có thể không cần toàn bộ 5 tờ.
Có thể không cần toàn bộ 5 tờ.
Giấy sạch và trắng trên cả mặt trước và mặt sau
 |
|
Chẩn đoán hình ảnh và điều chỉnh việc sử dụng mực. Một phần của mực này cũng được hộp bảo trì tiếp nhận. Kiểm tra trước lượng mực còn lại trong các bình mực và hộp bảo trì. Nếu lượng mực còn lại ít, nên chuẩn bị cho quá trình thay thế. Kiểm Tra Lượng Mực Còn Lại và Mức Sử Dụng Vật Tư Tiêu Hao
|
1
Nạp giấy trong ngăn kéo giấy hoặc khay đa năng.
Đồng thời tiến hành cài đặt giấy. Nạp giấy
2
Chọn <Menu (Menu)> trong màn hình Home (Home). Màn hình Home (Home)
3
Chọn <Điều Chỉnh/Bảo Trì (Adjustment/Maintenance)>
<Bảo trì (Maintenance)>.
<Bảo trì (Maintenance)>.4
Chọn <Chẩn Đoán Đầu In (Print Head Diagnostics)>.
5
Kiểm tra nội dung hiển thị trên màn hình, rồi chọn <Bắt Đầu Ch.Đoán (Start Diagnostics)>.
Tiến hành chẩn đoán thông qua "(chẩn đoán đầu in) - (chẩn đoán màu không đều) - (chẩn đoán độ sai màu)".
6
Bắt đầu in chẩn đoán đầu in.
|
1
|
Kiểm tra nội dung hiển thị trên màn hình, rồi chọn <Bắt Đầu Ch.Đoán (Start Diagnostics)>.
Bắt đầu chẩn đoán đầu in.
|
|
2
|
Nếu có thông báo hiển thị nhắc việc làm sạch, hãy chọn <Có (Yes)>.
Sau khi làm sạch xong, hãy tiến hành chẩn đoán màu sắc.
Chọn <No (No)>
<Có (Yes)> để hoàn thành quá trình chẩn đoán đầu in, chẩn đoán màu và chẩn đoán độ sai màu và sau đó hiển thị kết quả chẩn đoán. |
7
Bắt đầu chẩn đoán màu.
|
1
|
Kiểm tra nội dung hiển thị trên màn hình, rồi chọn <Bắt Đầu Ch.Đoán (Start Diagnostics)>.
Chọn <Hủy (Cancel)>
<Có (Yes)> để hoàn thành chẩn đoán và hiển thị kết quả chẩn đoán. |
|
2
|
Kiểm tra giấy có thể được sử dụng trên màn hình.
|
|
3
|
Kiểm tra xem 5 tờ giấy có thể được sử dụng đã được nạp chưa, rồi chọn <Tiếp (Next)>.
|
|
4
|
Chọn <Bắt Đầu (Start)>.
Mẫu kiểm tra vòi phun được in.
|
|
5
|
Kiểm tra mẫu kiểm tra rồi chọn <A (A)> hoặc <B (B)>.
 Nếu bạn đã chọn <A (A)>, hãy tiếp tục sang bước 6.
Nếu bạn đã chọn <B (B)>, hãy tiếp tục sang bước 7.
 Mẫu kiểm tra cũng được sử dụng trong quá trình chẩn đoán độ sai màu sau đây; không loại bỏ.
|
|
6
|
Chọn <Đóng (Close)>.
Chẩn đoán màu hoàn tất và tiếp tục chẩn đoán độ sai màu.
|
|
7
|
Kiểm tra nội dung hiển thị trên màn hình, rồi chọn <Có (Yes)>.
Bắt đầu hiệu chỉnh màu.
Chọn <No (No)> để tiếp tục quá trình chẩn đoán độ sai màu mà không hiệu chỉnh màu.
|
|
8
|
Kiểm tra giấy có thể được sử dụng trên màn hình.
|
|
9
|
Kiểm tra xem 4 tờ (trên 2 tờ) giấy có thể được dùng đã được nạp chưa rồi chọn <Tiếp (Next)>.
|
|
10
|

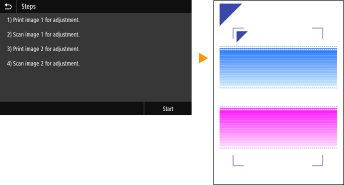

Xác nhận quy trình và chọn <Bắt Đầu (Start)>.
Hình ảnh điều chỉnh đầu tiên được in.
 Đợi khoảng 2 phút.
|
|
11
|
Mở khay nạp sau khi màn hình hiển thị trong quá trình in biến mất.
|
|
12
|

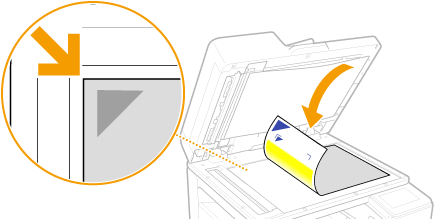

Đặt ảnh điều chỉnh đầu tiên lên trên mặt kính.
Đặt hình ảnh điều chỉnh với mặt in úp xuống dưới, và dấu
 ở góc trên bên trái của máy. |
|
13
|
Nhẹ nhàng đóng khay nạp.
|
|
14
|
Chọn <Bắt Đầu Quét (Start Scanning)>.
Hình ảnh điều chỉnh đã đặt được quét, và sau đó hình ảnh điều chỉnh thứ hai được in.
 Đợi khoảng 2 phút.
|
|
15
|

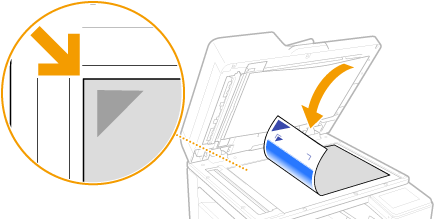

Mở khay nạp, gỡ ảnh điều chỉnh đầu tiên rồi đặt ảnh điều chỉnh thứ hai lên trên mặt kính với mặt in úp xuống dưới.
Thực hiện tương tự với ảnh điều chỉnh đầu tiên, đặt ảnh điều chỉnh với mặt in úp xuống và dấu
ở góc trên bên trái của máy. |
|
16
|
Nhẹ nhàng đóng khay nạp.
|
|
17
|
Chọn <Bắt Đầu Quét (Start Scanning)>.
Sau khi hình ảnh điều chỉnh đã đặt được quét thì quá trình hiệu chỉnh màu sẽ bắt đầu.
|
|
18
|
Mở khay nạp và gỡ hình ảnh điều chỉnh thứ hai ra.
Nếu hình ảnh điều chỉnh thứ ba được in, hãy lặp lại quy trình từ bước 15.
|
|
19
|
Đóng nhẹ khay nạp.
Quá trình chẩn đoán độ không đều màu hoàn tất và tiếp tục chẩn đoán độ sai màu.
|
8
Bắt đầu chẩn đoán độ sai màu.
|
1
|
Kiểm tra nội dung hiển thị trên màn hình, rồi chọn <Bắt Đầu Ch.Đoán (Start Diagnostics)>.
Chọn <Hủy (Cancel)>
<Có (Yes)> để hoàn thành chẩn đoán và hiển thị kết quả chẩn đoán. |
|
2
|
Kiểm tra mẫu kiểm tra vòi phun đã in để chẩn đoán độ không đều màu rồi chọn <A (A)> hoặc <B (B)>.
 Nếu bạn đã chọn <A (A)>, hãy tiếp tục sang bước 3.
Nếu bạn đã chọn <B (B)>, hãy tiếp tục sang bước 4.
|
|
3
|
Chọn <Đóng (Close)>.
Quá trình chẩn đoán độ sai màu hoàn tất và kết quả chẩn đoán được hiển thị.
|
|
4
|
Kiểm tra nội dung hiển thị trên màn hình, rồi chọn <Có (Yes)>.
Chọn <No (No)> để hoàn thành quá trình chẩn đoán độ sai màu mà không sửa lỗi màu không phù hợp và hiển thị kết quả chẩn đoán.
|
|
5
|
Kiểm tra cỡ và loại giấy được hiển thị trên màn hình đã nạp vào máy chưa và chọn <Tiếp (Next)>.
|
|
6
|
Xác nhận quy trình và chọn <Bắt Đầu (Start)>.
Một hình ảnh điều chỉnh sẽ được in.
 |
|
7
|
Mở khay nạp sau khi màn hình hiển thị trong quá trình in biến mất.
|
|
8
|
Đặt ảnh điều chỉnh lên trên mặt kính.
Đặt hình ảnh điều chỉnh với mặt in úp xuống dưới, và dấu
ở góc trên bên trái của máy. |
|
9
|
Nhẹ nhàng đóng khay nạp.
|
|
10
|
Chọn <Bắt Đầu Quét (Start Scanning)>.
Sau khi hình ảnh điều chỉnh đã đặt được quét thì quá trình điều chỉnh độ sai màu sẽ bắt đầu.
|
|
11
|
Mở khay nạp và gỡ hình ảnh điều chỉnh ra.
|
|
12
|
Nhẹ nhàng đóng khay nạp.
|
9
Kiểm tra các kết quả hiệu chuẩn rồi chọn <Đóng (Close)>.
10
Chọn <Đóng (Close)>.
