A nyomtatófej diagnosztizálása

Diagnosztizálhatja a nyomtatófejet, a színeket és a színeltérést, majd megoldhatja az esetleges problémákat. A diagnosztika mintegy 40 percet vehet igénybe.
Készítse elő a következő elemeket.

Fejdiagnosztika
Színdiagnosztika
Színeltérés-diagnosztika

Normál papír (újrahasznosított is használható)

Méret: az A3-as, 11×17-es, LTR méretű vagy A4-es bármelyike
A3-as vagy 11×17-es méret ajánlott.

Lapok száma: 5
Lehet, hogy nem lesz szükség mind az 5 lapra.

Elöl és hátul is tiszta, fehér papír


A képdiagnosztika és a korrigálás tintát használ. Ezen tinta egy részét a karbantartási patron fogja fel. Előzetesen ellenőrizze a tintatartályok és a karbantartási patron maradék mennyiségeit. Ha a maradék mennyiségek szintje alacsony, ajánlott előkészíteni a cseretermékeket. A fogyóeszközök maradék mennyiségének és felhasználásának ellenőrzése

Töltsön papírt valamelyik papírfiókba vagy a többcélú tálcába.

Adja meg a papírbeállításokat is. Papír betöltése

Válassza ki a <Menü (Menu)> elemet a Főképernyő (Home) képernyőn. Főképernyő (Home) képernyő

Válassza a <Beállítás/karbantartás (Adjustment/Maintenance)>

<Karbantartás (Maintenance)> lehetőséget.

Válassza a <Nyomtatófej-diagnosztika (Print Head Diagnostics)> lehetőséget.

Ellenőrizze a képernyő megjelenített tartalmát, majd válassza a <Diagnosztikaind. (Start Diagnostics)> lehetőséget.

A diagnosztika folyamata: „(nyomtatófej-diagnosztika) – (egyenetlen színek diagnosztikája) – (színeltérés diagnosztikája)”.

Indítsa el a nyomtatófej-diagnosztikát.

1	Ellenőrizze a képernyő megjelenített tartalmát, majd válassza a <Diagnosztikaind. (Start Diagnostics)> lehetőséget. Elindul a nyomtatófej-diagnosztika.
2	Ha tisztítást kérő üzenet jelenik meg, válassza az <Igen (Yes)> lehetőséget. Miután a tisztítás befejeződött, a diagnosztika áttér a színekre. Válassza a <Nem (No)> <Igen (Yes)> lehetőséget a nyomtatófej-diagnosztika, a színdiagnosztika és a színeltérés-diagnosztika végrehajtásához, majd a diagnosztikai eredmények megjelenítéséhez.

Indítsa el a színdiagnosztikát.

1	Ellenőrizze a képernyő megjelenített tartalmát, majd válassza a <Diagnosztikaind. (Start Diagnostics)> lehetőséget. Válassza a <Mégse (Cancel)> <Igen (Yes)> lehetőséget a diagnosztika végrehajtásához és a diagnosztikai eredmények megjelenítéséhez.
2	Ellenőrizze a képernyőn a használható papírtípust.
3	Ellenőrizze, hogy a használható papírtípusból be van-e töltve 5 lap, majd válassza a <Következő (Next)> lehetőséget.
4	Válassza a <Indítás (Start)> lehetőséget. A készülék kinyomtatja a fúvóka-ellenőrző mintát.
5	Vizsgálja meg az ellenőrzőmintát, majd válassza az <A (A)> vagy a <B (B)> lehetőséget. Ha az <A (A)> lehetőséget választotta, ugorjon a 6. lépésre. Ha a <B (B)> lehetőséget választotta, ugorjon a 7. lépésre. Az ellenőrzőmintát a készülék a következő színeltérés-diagnosztikában is felhasználja, ezért ne dobja el.
6	Válassza a <Bezárás (Close)> lehetőséget. A színdiagnosztika befejeződik, majd a diagnosztikai folyamat áttér a színeltérésre.
7	Ellenőrizze a képernyő megjelenített tartalmát, majd válassza a <Igen (Yes)> lehetőséget. Elindul a színkorrekció. Válassza a <Nem (No)> lehetőséget, ha színkorrekció nélkül szeretné folytatni a színeltérés-diagnosztikával.
8	Ellenőrizze a képernyőn a használható papírtípust.
9	Ellenőrizze, hogy a használható papírtípusból be van-e töltve 4 lap (legalább 2), majd válassza a <Következő (Next)> lehetőséget.

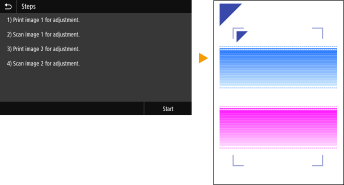

10	Hagyja jóvá a műveletet, és válassza az <Indítás (Start)> lehetőséget. A készülék kinyomtatja az első korrekciós képet. Várjon kb. 2 percet.
11	Amikor eltűnik a nyomtatás közben látható képernyő, nyissa ki az adagolót.
12	Helyezze az első korrekciós képet az üveglapra. A korrekciós képet helyezze az üveglapra a nyomtatott felével lefelé és úgy, hogy a jel a készülék bal felső sarkánál legyen.
13	Hajtsa le óvatosan az adagolót.
14	Válassza a <Beolv. indítása (Start Scanning)> lehetőséget. A készülék beolvassa a korrekciós képet, majd a készülék kinyomtatja a második korrekciós képet. Várjon kb. 2 percet.
15	Nyissa fel az adagolót, távolítsa el az első korrekciós képet, majd helyezze a második korrekciós képet az üveglapra a nyomtatott oldalával lefelé. Ugyanúgy, ahogyan az első korrekciós kép esetében, a korrekciós képet a nyomtatott felével lefelé helyezze az üveglapra, úgy, hogy a jel a készülék bal felső sarkánál legyen.
16	Hajtsa le óvatosan az adagolót.
17	Válassza a <Beolv. indítása (Start Scanning)> lehetőséget. A készülék beolvassa a behelyezett korrekciós képet, és elkezdődik a színkorrekció.
18	Nyissa ki az adagolót és távolítsa el a második korrekciós képet. Ha harmadik korrekciós kép is ki lett nyomtatva, a 15. lépéstől kezdve ismételje meg az eljárást.
19	Óvatosan csukja be az adagolót. A színegyenetlenségi diagnosztika befejeződik, majd a diagnosztikai folyamat áttér a színeltérésre.

Indítsa el a színeltérés-diagnosztikát.

1	Ellenőrizze a képernyő megjelenített tartalmát, majd válassza a <Diagnosztikaind. (Start Diagnostics)> lehetőséget. Válassza a <Mégse (Cancel)> <Igen (Yes)> lehetőséget a diagnosztika végrehajtásához és a diagnosztikai eredmények megjelenítéséhez.
2	Vizsgálja meg a színegyenetlenség diagnosztizálása érdekében kinyomtatott fúvóka-ellenőrző mintát, majd válassza az <A (A)> vagy a <B (B)> lehetőséget. Ha az <A (A)> lehetőséget választotta, ugorjon a 3. lépésre. Ha a <B (B)> lehetőséget választotta, ugorjon a 4. lépésre.
3	Válassza a <Bezárás (Close)> lehetőséget. A színeltérés-diagnosztika befejeződik, és a készülék megjeleníti a diagnosztikai eredményeket.
4	Ellenőrizze a képernyő megjelenített tartalmát, majd válassza a <Igen (Yes)> lehetőséget. Válassza a <Nem (No)> lehetőséget, ha a színeltérés korrekciója nélkül kívánja befejezni a színeltérés-diagnosztikát és megjeleníteni a diagnosztikai eredményeket.
5	Ellenőrizze, hogy a megjelenített papírméret és -típus egyezik-e a készülékbe behelyezett papíréval, és válassza az <Következő (Next)> lehetőséget.
6	Hagyja jóvá a műveletet, és válassza az <Indítás (Start)> lehetőséget. A készülék egy korrekciós képet nyomtat.
7	Amikor eltűnik a nyomtatás közben látható képernyő, nyissa ki az adagolót.
8	Helyezze a korrekciós képet az üveglapra. A korrekciós képet helyezze az üveglapra a nyomtatott felével lefelé és úgy, hogy a jel a készülék bal felső sarkánál legyen.
9	Hajtsa le óvatosan az adagolót.
10	Válassza a <Beolv. indítása (Start Scanning)> lehetőséget. A készülék beolvassa a behelyezett korrekciós képet, és elkezdődik a színeltérés-korrekció.
11	Nyissa ki az adagolót és távolítsa el a korrekciós képet.
12	Hajtsa le óvatosan az adagolót.

Vizsgálja meg a diagnosztikai eredményeket, majd válassza a <Bezárás (Close)> lehetőséget.

Válassza a <Bezárás (Close)> lehetőséget.
