Tulostuspään vianmääritys

Tee vianmääritys tulostuspäälle, väreille ja värien vastaamattomuudelle sekä korjaa mahdolliset ongelmat. Vianmääritys saattaa kestää noin 40 minuuttia.
Valmistele seuraavat kohteet.

Tulostuspään vianmääritys
Värin vianmääritys
Värien epätäsmäyksen vianmääritys

Tavallinen paperi (kierrätettyä paperia voi käyttää)

Koko: A3, 11x17, LTR tai A4
A3- tai 11x17-kokoista suositellaan.

Paperiarkit: 5
Kaikkia 5:tä arkkia ei ehkä tarvita.

Paperi puhdas ja valkoinen sekä etu- että kääntöpuolelta


Kuvan vianmääritys ja säätö kuluttaa mustetta. Osa tästä musteesta siirretään myös ylläpitokasettiin. Tarkista mustesäiliöiden ja ylläpitokasetin jäljellä olevat määrät etukäteen. Jos jäljellä olevat määrät ovat vähäisiä, on suositeltavaa valmistella vaihto-osat. Jäljellä olevien määrien ja tarvikkeiden käyttötietojen tarkistaminen

Lisää paperia paperikasettiin tai monitoimitasolle.

Määritä myös paperiasetukset. Paperin lisääminen

Valitse <Valikko (Menu)> Koti (Home) -näytössä. Koti (Home)-näyttö

Valitse <Säätö/Ylläpito (Adjustment/Maintenance)>

<Ylläpito (Maintenance)>.

Valitse <Tulostuspäiden diagnostiikka (Print Head Diagnostics)>.

Tarkista näytöllä näkyvä sisältö ja valitse sitten <Aloita diagnost. (Start Diagnostics)>.

Vianmääritys etenee seuraavien vaiheiden kautta: "(tulostuspään vianmääritys) – (epätasaisen värin vianmääritys) – (värivääristymän vianmääritys)".

Aloita tulostuspään vianmääritys.

1	Tarkista näytöllä näkyvä sisältö ja valitse sitten <Aloita diagnost. (Start Diagnostics)>. Tulostuspään vianmääritys alkaa.
2	Jos näkyviin tulee kehote suorittaa puhdistus, valitse <Kyllä (Yes)>. Kun puhdistus on valmis, vianmääritys etenee värien tarkistamiseen. Valitse <Ei (No)> <Kyllä (Yes)>, jos haluat suorittaa tulostuspäiden vianmäärityksen, värien vianmäärityksen ja värivääristymän vianmäärityksen ja sen jälkeen näyttää vianmäärityksen tulokset.

Käynnistä värien vianmääritys.

1	Tarkista näytöllä näkyvä sisältö ja valitse sitten <Aloita diagnost. (Start Diagnostics)>. Valitse <Peruuta (Cancel)> <Kyllä (Yes)>, jos haluat suorittaa vianmäärityksen ja näyttää sen tulokset.
2	Tarkista näytöltä, mitä paperia voi käyttää.
3	Tarkista, että lisättynä on 5 arkkia paperia, jota voidaan käyttää, ja valitse sitten <Seuraava (Next)>.
4	Valitse <Aloita (Start)>. Suutintestikuvio tulostetaan.
5	Tarkista testikuvio ja valitse <A (A)> tai <B (B)>. Jos valitsit <A (A)>, siirry vaiheeseen 6. Jos valitsit <B (B)>, siirry vaiheeseen 7. Tarkistuskuviota käytetään myös seuraavassa värien vastaamattomuuden vianmäärityksessä, joten älä heitä sitä pois.
6	Valitse <Sulje (Close)>. Värien vianmääritys valmistuu, ja vianmääritys siirtyy värien vastaamattomuuden tarkistukseen.
7	Tarkista näytöllä näkyvä sisältö ja valitse sitten <Kyllä (Yes)>. Värikorjaus käynnistyy. Valitse <Ei (No)>, jos haluat siirtyä värivääristymän vianmääritykseen ilman, että värejä korjataan.
8	Tarkista näytöltä, mitä paperia voi käyttää.
9	Tarkista, että lisättynä on 4 arkkia (vähintään 2) paperia, jota voidaan käyttää, ja valitse sitten <Seuraava (Next)>.

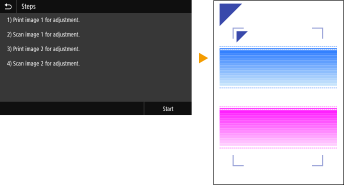

10	Vahvista toimenpide ja valitse <Aloita (Start)>. Ensimmäinen säätökuva tulostetaan. Odota noin 2 minuuttia.
11	Avaa syöttölaite sen jälkeen, kun tulostuksen aikana näkyvissä ollut näyttö katoaa.

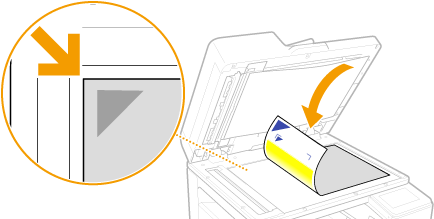

12	Aseta ensimmäinen säätökuva valotuslasille. Aseta säätökuva niin, että sen tulostuspuoli on alaspäin ja -merkki laitteen vasemmassa yläkulmassa.
13	Sulje syöttölaite varovasti.
14	Valitse <Käynn. skannaus (Start Scanning)>. Asetettu säätökuva skannataan, ja sen jälkeen tulostetaan toinen säätökuva. Odota noin 2 minuuttia.
15	Avaa syöttölaite, poista ensimmäinen säätökuva ja aseta sitten toinen säätökuva valotuslasille tulostuspuoli alaspäin. Ensimmäisen säätökuvan tapaan aseta säätökuva niin, että sen tulostuspuoli on alaspäin ja -merkki laitteen vasemmassa yläkulmassa.
16	Sulje syöttölaite varovasti.
17	Valitse <Käynn. skannaus (Start Scanning)>. Valotuslasille asetettu säätökuva skannataan, ja värinkorjaus käynnistyy.
18	Avaa syöttölaite ja irrota toinen säätökuva. Jos kolmas säätökuva on tulostettu, toista toimenpiteet vaiheesta 15 alkaen.
19	Sulje syöttölaite varovasti. Värien epätasaisuuden vianmääritys valmistuu, ja vianmääritys siirtyy värivääristymän tarkistukseen.

Käynnistä värien vastaamattomuuden vianmääritys.

1	Tarkista näytöllä näkyvä sisältö ja valitse sitten <Aloita diagnost. (Start Diagnostics)>. Valitse <Peruuta (Cancel)> <Kyllä (Yes)>, jos haluat suorittaa vianmäärityksen ja näyttää sen tulokset.
2	Tarkista värien epätasaisuuden määrittämiseksi tulostettu suutintestikuvio ja valitse sitten <A (A)> tai <B (B)>. Jos valitsit <A (A)>, siirry vaiheeseen 3. Jos valitsit <B (B)>, siirry vaiheeseen 4.
3	Valitse <Sulje (Close)>. Värien vastaamattomuuden vianmääritys valmistuu, ja vianmääritystulokset tulevat näkyviin.
4	Tarkista näytöllä näkyvä sisältö ja valitse sitten <Kyllä (Yes)>. Valitse <Ei (No)>, jos haluat suorittaa värivääristymän vianmäärityksen ilman, että värivääristymää korjataan, ja näyttää sitten vianmäärityksen tulokset.
5	Tarkista, että laitteeseen on lisätty näytössä näkyvää paperikokoa ja -tyyppiä, ja valitse <Seuraava (Next)>.
6	Vahvista toimenpide ja valitse <Aloita (Start)>. Säätökuva tulostetaan.
7	Avaa syöttölaite sen jälkeen, kun tulostuksen aikana näkyvissä ollut näyttö katoaa.

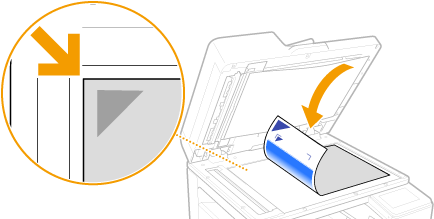

8	Aseta säätökuva valotuslasille. Aseta säätökuva niin, että sen tulostuspuoli on alaspäin ja -merkki laitteen vasemmassa yläkulmassa.
9	Sulje syöttölaite varovasti.
10	Valitse <Käynn. skannaus (Start Scanning)>. Valotuslasille asetettu säätökuva skannataan, ja värien vastaamattomuuden korjaus käynnistyy.
11	Avaa syöttölaite ja irrota säätökuva.
12	Sulje syöttölaite varovasti.

Tarkista vianmäärityksen tulokset ja valitse sitten <Sulje (Close)>.

Valitse <Sulje (Close)>.
