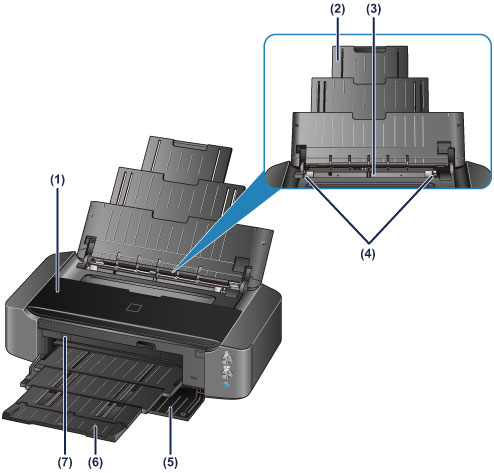

Skats no priekšpuses

(1) augšējais vāks

Atveriet to, lai nomainītu tintes tvertni vai izņemtu printerī iestrēgušu papīru.

(2) papīra balsts

Izvelciet, lai ievietotu papīru aizmugures paliktnī.

(3) aizmugures paliktnis

Ievietojiet papīru šeit. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.

• Parastā papīra vai fotopapīra ievietošana
• Aplokšņu ievietošana

(4) papīra vadotnes

Izlīdziniet ar abām papīra kaudzītes pusēm.

(5) priekšējais vāks

Atveriet, lai pirms drukāšanas izvilktu papīra izvades uztvērēju.

(6) papīra izvades uztvērējs

Apdrukātais papīrs ir izstumts. Atveriet pirms drukāšanas.

(7) diska turētāja vadotne

Piestipriniet diska turētāju šeit. Izmantojiet, ja drukājat uz apdrukājama diska. Parastas darbības turiet to aizvērtu.

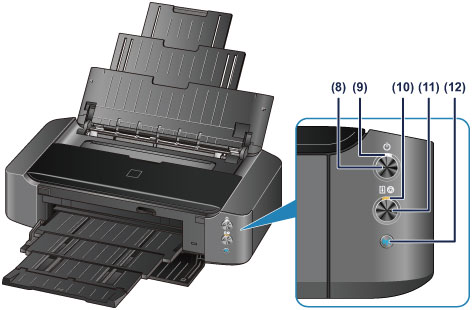

• * Paskaidrošanas nolūkā iepriekšējā attēlā visi indikatori ir parādīti degoši.

(8) Poga Iesl. (ON)

Nospiediet, lai ieslēgtu vai izslēgtu strāvas padevi.

• Printera ieslēgšana un izslēgšana

(9) Indikators STRĀVA (POWER)

Pēc mirgošanas iedegas baltā krāsā, kad ir ieslēgta strāvas padeve.

Piezīme

• Varat pārbaudīt printera statusu pēc indikatoriem STRĀVA (POWER) un Trauksme (Alarm).

  • Indikators STRĀVA (POWER) ir izslēgts: printeris ir izslēgts.
  • Indikators STRĀVA (POWER) deg baltā krāsā: printeris ir gatavs drukāšanai.
  • Indikators STRĀVA (POWER) mirgo baltā krāsā: printeris tiek sagatavots drukāšanai vai notiek drukāšana.
  • Indikators Trauksme (Alarm) mirgo oranžā krāsā: radās kļūda, un printeris nav gatavs drukāšanai.
  • Indikators STRĀVA (POWER) mirgo baltā krāsā pārmaiņus ar indikatoru Trauksme (Alarm), kas mirgo oranžā krāsā: iespējams, ir radusies kļūda, kuras novēršanai ir jāsazinās ar apkalpošanas centru.
  • Ja rodas kļūda

(10) Indikators Trauksme (Alarm)

Kad rodas kļūda, deg vai mirgo oranžā krāsā.

(11) Poga ATSĀKT/ATCELT (RESUME/CANCEL)

Nospiediet, lai atceltu iesāktu drukas darbu. Varat nospiest šo pogu, lai nodzēstu printera kļūdas statusu un atsāktu drukāšanu pēc tam, kad printera problēma ir novērsta.

(12) Poga Wi-Fi/Indikators Wi-Fi

Turiet nospiestu, lai automātiski iestatītu bezvadu LAN savienojumu.

Deg vai mirgo zilā krāsā, norādot bezvadu LAN statusu.

Deg:

bezvadu LAN savienojums ir iespējots.

Mirgo:

drukāšana vai skenēšana notiek bezvadu LAN tīklā. Mirgo arī, konfigurējot bezvadu LAN savienojumu.
