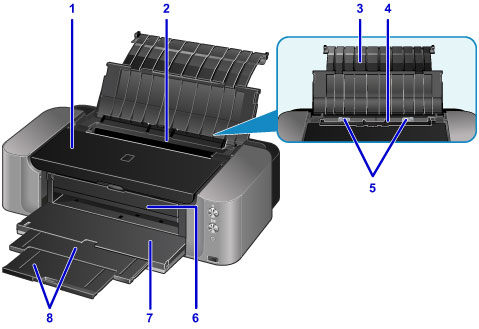

Vaizdas iš priekio

(1) viršutinis dangtis

Atidarykite jį norėdami pakeisti rašalo talpyklą arba ištraukti spausdintuve įstrigusį popierių.

(2) tiekimo angos dangtis

Užtikrinkite, kad jokie daiktai negalėtų įkristi į tiekimo angą.

Atidarykite ir paslinkite popieriaus kreipiklius, o prieš spausdindami uždarykite.

(3) popieriaus atrama

Atidarykite, jei reikia įdėti popierių į galinį dėklą.

(4) galinis dėklas

Tuo pačiu metu galima įdėti du ar daugiau to paties dydžio ir rūšies popieriaus lapų, ir spausdintuvas automatiškai tuo metu gali paimti po vieną popieriaus lapą.

• Popieriaus įdėjimas į galinį dėklą
• Vokų įdėjimas

(5) popieriaus kreipikliai

Sulygiuokite abi popieriaus šūsnies puses.

(6) disko dėklo kreipiklis

Prijunkite disko dėklą čia. Naudokite spausdindami ant spausdinamojo disko. Naudodami įprastai neatidarykite.

(7) popieriaus išvesties dėklas

Išstumiamas išspausdintas popierius. Prieš spausdindami atidarykite.

(8) išvesties dėklo ilgintuvas

Ištraukite, kad būtų prilaikomas išstumiamas popierius.

• * Pateiktame paveikslėlyje, kad būtų aiškiau, visi mygtukai ir lemputės pavaizduoti degantys.

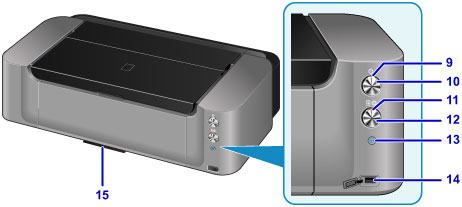

(9) Lemputė MAITINIMAS (POWER)

Įjungus maitinimą iš pradžių mirksi, o vėliau pradeda šviesti.

Pastaba

• Spausdintuvo būseną nurodo lemputės MAITINIMAS (POWER) ir Įspėjimas (Alarm).

  • Lemputė MAITINIMAS (POWER) nedega: maitinimas išjungtas.
  • Dega lemputė MAITINIMAS (POWER): spausdintuvas paruoštas spausdinti.
  • Mirksi lemputė MAITINIMAS (POWER): spausdintuvas ruošiamas spausdinti arba spausdina.
  • Mirksi lemputė Įspėjimas (Alarm): įvyko klaida ir spausdintuvas neparuoštas spausdinti.
  • Pakaitomis mirksi lemputė MAITINIMAS (POWER) ir lemputė Įspėjimas (Alarm): galbūt įvyko klaida, dėl kurios teks kreiptis į techninės priežiūros centrą.
  • Jei įvyksta klaida

(10) Mygtukas Įjungti (ON)

Įjungia ar išjungia įrenginį.

• Spausdintuvo įjungimas ir išjungimas

(11) Lemputė Įspėjimas (Alarm)

Įvykus klaidai dega arba mirksi.

(12) Mygtukas TĘSTI/ATŠAUKTI (RESUME/CANCEL)

Atšaukia vykdomą spausdinimo užduotį. Galite paspausti šį mygtuką, kad būtų pašalinta spausdintuvo klaida, o išsprendus spausdintuvo problemą būtų spausdinama toliau.

(13) Mygtukas „Wi-Fi“ (Wi-Fi) / Lemputė „Wi-Fi“ (Wi-Fi)

Laikykite nuspaudę, jei norite, kad būtų automatiškai sukurtas belaidis LAN ryšys.

Dega arba mirksi, atsižvelgiant į belaidžio LAN būseną.

Dega:

Belaidžio LAN ryšys yra įgalintas.

Mirksi:

Spausdinama belaidžiu LAN. Taip pat mirksi konfigūruojant belaidį LAN ryšį.

(14) tiesioginio spausdinimo prievadas

Norėdami spausdinti tiesiogiai, prijunkite su „PictBridge“ suderinamą įtaisą, pvz., skaitmeninį fotoaparatą.

Įspėjimas

• Prie spausdintuvo tiesioginio spausdinimo prievado junkite tik su „PictBridge“ suderinamą įrangą. Kitaip galite sukelti gaisrą, patirti elektros smūgį arba sugadinti spausdintuvą.

Svarbu

• Nelieskite metalinio apvalkalo.
• Su „PictBridge“ suderinamą įtaisą prie spausdintuvo junkite ne ilgesniu kaip 3 metrai (10 pėdų) USB kabeliu, nes kitaip gali sutrikti kitų išorinių įtaisą veikimas.

(15) disko dėklo laikymo skyrius

Jame galima laikyti prie spausdintuvo pridėtą disko dėklą.

• Disko dėklo laikymas
