Canon : PIXMA instrukcijos : PRO-1 series : Vaizdas iš priekio

* Šiame spausdintuve naudojama ličio baterija.

Informacijos apie ličio baterijos vietą ir išėmimą žr. ant baterijos skyriaus dangtelis.

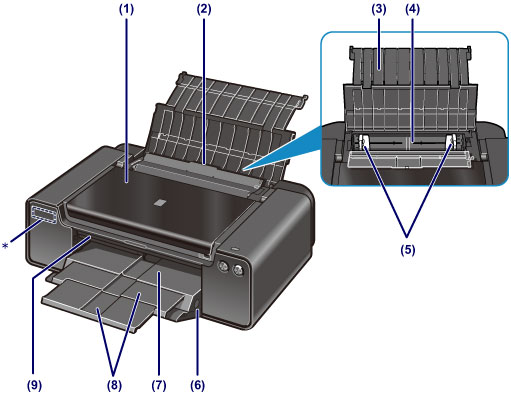

(1) viršutinis dangtis

Atidarykite spausdintuvą ir išimkite užstrigusį popierių.

(2) tiekimo angos dangtis

Užtikrinkite, kad jokie daiktai negalėtų įkristi į tiekimo angą.

Atidarykite ir paslinkite popieriaus kreipiklius, o prieš spausdindami uždarykite.

(3) popieriaus atrama

Atidarykite, jei reikia įdėti popierių į galinį dėklą.

(4) galinis dėklas

Įdėkite tokio formato arba rūšies popieriaus, kurį galima dėti į spausdintuvą. Tuo pačiu metu galima įdėti du ar daugiau to paties dydžio ir rūšies popieriaus lapų, ir spausdintuvas automatiškai tuo metu gali paimti po vieną popieriaus lapą.

Popieriaus įdėjimas į galinį dėklą

Naudojamos laikmenos rūšys

(5) popieriaus kreipikliai

Paslinkite norėdami sulygiuoti abi popieriaus dėklo puses.

(6) Mygtukas Užstrigusio popieriaus pašalinimas (Paper Jam Clearing)

Paspauskite šį mygtuką, jei reikia išimti popieriaus išvesties dėkle įstrigusį popierių.

(7) popieriaus išvesties dėklas

Išstumiamas išspausdintas popierius. Prieš spausdindami atidarykite.

(8) išvesties dėklo ilgintuvas

Ištraukite, kad prilaikytų popierių. Prieš spausdindami ištraukite.

(9) vidinis dangtis

Ištraukite norėdami pritvirtinti disko dėklą. Naudokite spausdindami ant spausdinamojo disko. Naudodami įprastai neatidarykite.

* Lemputės MAITINIMAS (POWER) ir Įspėjimas (Alarm) iliustracijoje vaizduojamos degančios, kad būtų aiškiau.

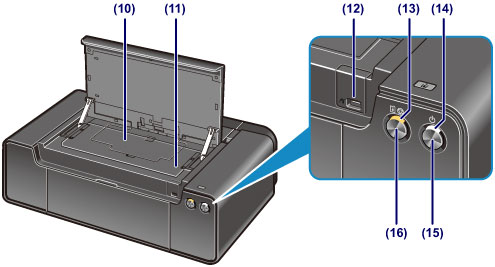

(10) galvutės dangtelis

Atjunkite spausdintuvą ir išimkite užstrigusį popierių. Naudojimo metu laikykite prijungtą.

(11) disko dėklo laikymo skyrius

Jame galima laikyti prie spausdintuvo pridėtą disko dėklą.

Disko dėklo laikymas

(12) tiesioginio spausdinimo prievadas

Norėdami spausdinti tiesiogiai, prijunkite su „PictBridge“ suderinamą įtaisą, pvz., skaitmeninį fotoaparatą.

Skaitmeniniame fotoaparate saugomo turinio spausdinimas

Įspėjimas

Prie spausdintuvo tiesioginio spausdinimo prievado junkite tik su „PictBridge“ suderinamą įrangą. Kitaip galite sukelti gaisrą, patirti elektros smūgį arba sugadinti spausdintuvą.

Svarbu

Nelieskite metalinio apvalkalo.

(13) Lemputė Įspėjimas (Alarm)

Įsižiebia arba mirksi oranžine spalva, kai įvyksta klaida, pvz., kai baigiasi popierius arba rašalas.

Pastaba

Lemputės MAITINIMAS (POWER) ir Įspėjimas (Alarm)

Spausdintuvo būseną nurodo lemputės MAITINIMAS (POWER) ir Įspėjimas (Alarm).

- Lemputė MAITINIMAS (POWER) nedega: maitinimas išjungtas.

- Dega žalia lemputė MAITINIMAS (POWER): spausdintuvas yra paruoštas spausdinti.

- Mirksi balta lemputė MAITINIMAS (POWER): spausdintuvas yra ruošiamas spausdinti arba spausdina.

- Mirksi oranžinė lemputė Įspėjimas (Alarm): įvyko klaida ir spausdintuvas nėra paruoštas spausdinti.

„Lemputės mirksnių skaičių atitinkantis palaikymo kodas“ skyriuje Jei įvyksta klaida

- Pakaitomis mirksi balta lemputė MAITINIMAS (POWER) ir oranžinė lemputė Įspėjimas (Alarm): galbūt įvyko klaida, dėl kurios teks kreiptis į paslaugų teikimo centrą.

„Pakaitomis mirksinčių lemputės POWER (maitinimas) ir įspėjimo lemputės mirksnių skaičių atitinkantis palaikymo kodas“ skyriuje Jei įvyksta klaida

(14) Lemputė MAITINIMAS (POWER)

Įjungus maitinimą iš pradžių mirksi, o vėliau pradeda šviesti baltai.

(15) Mygtukas Įjungti (ON)

Paspauskite, kad įjungtumėte arba išjungtumėte maitinimą.

Spausdintuvo įjungimas ir išjungimas

(16) Mygtukas TĘSTI/ATŠAUKTI (RESUME/CANCEL)

Paspauskite, jei norite atšauti vykdomą spausdinimo užduotį. Galite paspausti šį mygtuką, kad būtų pašalinta spausdintuvo klaida, o išsprendus spausdintuvo problemą būtų spausdinama toliau.
