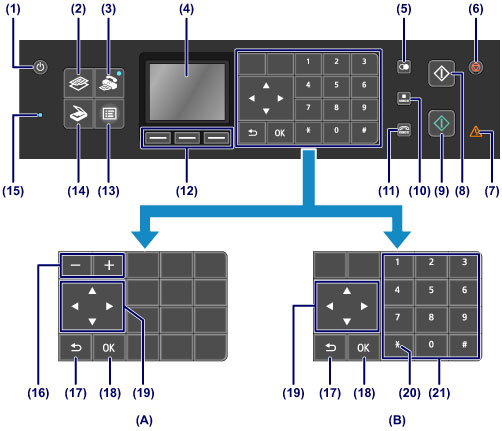

* Toliau pateiktame paveikslėlyje, kad būtų aiškiau, visi valdymo skydelio mygtukai ir lemputės pavaizduoti degantys.
(A) Pavaizduoti pasirinkimo / nustatymo mygtukai
(B) Rodomi skaičių mygtukai
 Pastaba
|
(1) Mygtukas Įjungti (ON)
Įjungia ar išjungia įrenginį. Prieš įjungdami maitinimą įsitikinkite, kad uždarytas dokumentų dangtis.
Įrenginio įjungimas ir išjungimas
(2) Mygtukas KOPIJUOTI (COPY)
Įjungia įrenginio kopijavimo režimą, leidžiantį kopijuoti taikant įvairius didinimo, kopijos išdėstymo ir kt. parametrus.
(3) Mygtukas FAKSOGRAMA (FAX)
Įjungia įrenginio fakso režimą, leidžiantį siųsti faksogramas, spausdinti gautas faksogramas ir ataskaitas.
(4) LCD (skystųjų kristalų ekranas)
Rodo pranešimus, meniu elementus ir veikimo būseną. Be to, čia galima peržiūrėti ir USB atmintinėje saugomas nuotraukas prieš jas spausdinant.
Kaip patikrinti, ar įjungtas maitinimas
(5) Mygtukas Pperrinkimas/pauzė (Redial/Pause)
Parodo mygtukais su skaičiais surinktų numerių sąrašą pasirinktam numeriui perrinkti. Šiuo mygtuku taip pat galite įvesti pauzės trukmę prieš skaičius arba po jų, pvz., rinkdami tarptautinius numerius.
(6) Mygtukas Stop
Atšaukia operaciją, kai vykdoma spausdinimo, kopijavimo, nuskaitymo arba faksogramos siuntimo / gavimo užduotis.
(7) Lemputė ĮSPĖJIMAS (Alarm)
Įsižiebia arba mirksi oranžine spalva, kai įvyksta klaida, pvz., kai baigiasi popierius arba rašalas.
(8) Mygtukas Juodai (Black)
Pradeda nespalvoto kopijavimo, nuskaitymo, darbo su faksogramomis ir pan. užduotis.
(9) Mygtukas Spalvotai (Color)
Pradeda spalvoto spausdinimo, kopijavimo, darbo su faksogramomis ir pan. užduotis.
(10) Mygtukas Kodinis rinkimas (Coded Dial)
Kodinio greitojo rinkimo ekrane parodo kodinio greitojo rinkimo sąrašą arba telefonų numerių paieškos sąrašą. Galite rinkti sąraše esantį gavėjo numerį.
(11) Mygtukas Tel. linija (Hook)
Leidžia rinkti numerį įrenginio skaičių mygtukais nepakeliant ragelio. Šis mygtukas taip pat naudojamas renkant paslaugos numerį ir t. t.
(12) Mygtukai funkcija (Function)
Naudojami LCD apačioje rodomiems funkcijų meniu pasirinkti.
Mygtukų funkcija (Function) naudojimas
(13) Mygtukas MENIU (MENU)
Atidaromas meniu, kuriame galima pasirinkti įvairias nuotraukų spausdinimo arba kopijavimo funkcijas. Per šį meniu galite atlikti įrenginio priežiūros procedūrą ir keisti įrenginio parametrus.
Kai spaudiniai tampa blankūs arba netiksliai spausdinamos spalvos
Įrenginio parametrų keitimas naudojant LCD
Taip pat galite konfigūruoti belaidį LAN ryšį.
(14) Mygtukas SKENUOTI (SCAN)
Įjungia įrenginio nuskaitymo režimą. Valdymo skydelyje galite išsaugoti / persiųsti nuskaitytus duomenis į kompiuterį arba juos išsaugoti USB atmintinėje.
(15) Lemputė FAKSOGRAMŲ atmintis (FAX Memory)
Dega, kai įrenginio atmintyje saugoma gautų arba neišsiųstų dokumentų.
(16) Mygtukai + -
Nurodo kopijų kopijavimo ar spausdinimo skaičių. Laikant mygtuką nuspaudus, pereinama pirmyn ar atgal nuotraukų ekranu arba didinamas ar mažinamas kopijų skaičius po 10 vnt.
(17) Mygtukas Atgal (Back)
Grąžinamas ankstesnis LCD ekranas.
(18) Mygtukas Gerai (OK)
Baigiamas meniu arba parametro pasirinkimas.
Pašalina klaidą spausdinant, atkuria įprastą įrenginio veikimą išėmus įstrigusį popierių arba išstumia ADT (automatiniame dokumentų tiektuve) likusius dokumentus.
(19) Mygtukai
,
,
ir
Jie naudojami meniu ar parametro elementui pasirinkti ir ženklams įvesti.
(20) Mygtukas Tonas (Tone)
Laikinai įjungia toninį numerio rinkimo režimą ir pakeičia simbolių įvesties režimą prijungus įrenginį prie impulsinės linijos. Šis mygtukas irgi naudojamas numeriui rinkti naudojant skaičių mygtukus.
(21) Skaičių mygtukai
Naudojami fakso / telefono numeriams ir simboliams įvesti.
|
Pastaba
|
