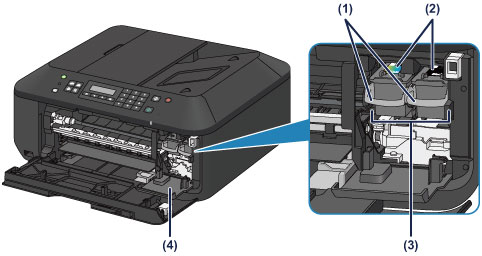

Pogled v notranjost

(1) vzvod za zaklep črnilne kartuše

Zaklene kartušo FINE na mesto.

(2) kartuša FINE (črnilne kartuše)

Zamenljiva kartuša, ki jo sestavljata tiskalna glava in črnilni vložek.

(3) držalo kartuše FINE

Namestite kartušo FINE.

Barvno kartušo FINE namestite v levo režo, črno kartušo FINE pa v desno.

(4) pokrov glave

Ko se odpre, lahko zamenjate kartušo FINE. Pokrov glave se odpre samodejno, ko odprete pokrov izhoda za papir.

Opomba

• Podrobnosti o zamenjavi kartuše FINE najdete v razdelku Zamenjava kartuše FINE.

Pomembno

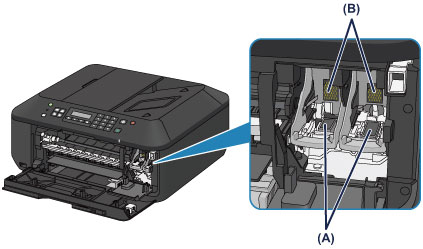

• Območje okoli delov (A) je lahko zamazano s črnilom. To ne vpliva na delovanje naprave.

• Ne dotikajte se delov (A) ali električnih stikov (B) za njimi. V nasprotnem primeru naprava mogoče ne bo tiskala pravilno.
