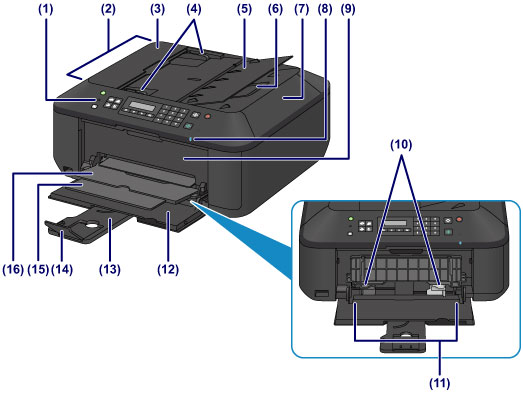

Pogled od spredaj
- (1) nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje naprave.
- (2) ADF (samodejni podajalnik dokumentov)
-
Naložite dokument sem. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
- (3) pokrov podajalnika dokumentov
- Odprite ga, ko želite odstraniti zagozdene dokumente.
- (4) vodila dokumenta
- Nastavite ta vodila tako, da se bo širina dokumenta ujemala z ADF.
- (5) pladenj dokumenta
- Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
- (6) odlagalna reža dokumentov
- Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
- (7) pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- (8) Lučka Wi-Fi
-
Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa modro.
- Sveti:
- Možnost Brezžič. LAN aktiven (Wireless LAN active) je izbrana.
- Utripa:
- Poteka tiskanje ali optično branje prek brezžičnega omrežja LAN. Utripa tudi med konfiguriranjem brezžične povezave LAN.
- (9) pokrov izhoda za papir
- Odprite, če želite zamenjati kartušo FINE ali odstraniti zagozden papir v napravi.
- (10) vodila za papir
- Poravnajte z obema stranema svežnja papirja.
- (11) sprednji pladenj
-
Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- (12) sprednji pokrov
- Odprite, če želite naložiti papir v sprednji pladenj.
- (13) opora za papir
- Izvlecite, če želite naložiti papir v sprednji pladenj.
- (14) podaljšek izhodnega pladnja
- Odprite za podporo izvrženega papirja.
- (15) opora izhodnega papirja
- Izvlecite za podporo izvrženega papirja.
- (16) izhodni pladenj za papir
- Natisnjen papir je izvržen.

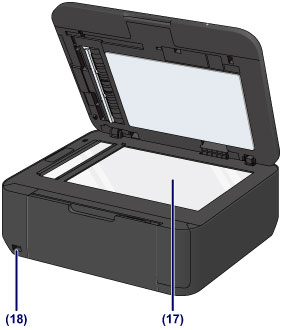

- (17) steklena plošča
- Naložite izvirnik sem.
- (18) vrata za pogon USB
-
V ta vrata vstavite pogon USB.
Če želite neposredno tiskati, lahko priklopite dodatno enoto Bluetooth BU-30*.
- * Enota Bluetooth v nekaterih državah ali regijah ni na voljo, odvisno od lokalnih zakonov in predpisov. Za podrobnosti se obrnite na servisni center.
Opozorilo
- Na vrata za pogon USB naprave lahko priključite le pogon USB ali dodatno enoto Bluetooth BU-30. Sicer lahko povzročite požar, električni udar ali poškodujete napravo.
Pomembno
- Ne dotikajte se kovinskega ohišja.
- Za priključitev na napravo ne uporabljajte kabla USB, ki je daljši od 3 metrov (10 čevljev), ker to lahko vpliva na delovanje drugih zunanjih naprav.
