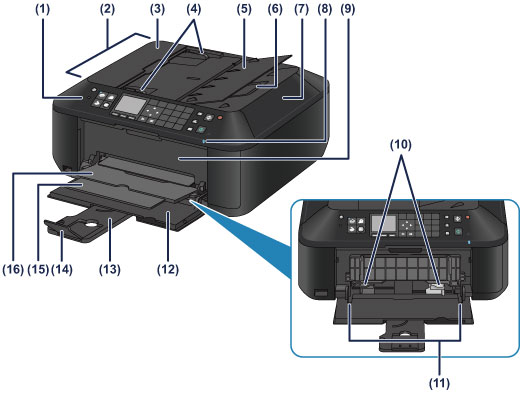

Pogled od spredaj

(1) nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje naprave.

Nadzorna plošča

(2) ADF (samodejni podajalnik dokumentov)

Naložite dokument, ki ga želite kopirati, optično prebrati ali poslati po faksu. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.

Nalaganje dokumentov v ADF (samodejni podajalnik dokumentov)

(3) pokrov podajalnika dokumentov

Odprite ga, ko želite odstraniti zagozdene dokumente.

(4) vodila dokumenta

Nastavite ta vodila tako, da se bo širina dokumenta ujemala z ADF.

(5) pladenj dokumenta

Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.

(6) odlagalna reža dokumentov

Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.

(7) pokrov za dokumente

Odprite ga, če želite položiti izvirnik na stekleno ploščo.

(8) Lučka Wi-Fi

Prikaže stanje brezžičnega omrežja LAN, tako da sveti ali utripa modro.

Sveti:

Možnost Brezžični LAN aktiven (Wireless LAN active) je izbrana.

Utripa:

Poteka tiskanje ali optično branje prek brezžičnega omrežja LAN. Utripa tudi ob iskanju dostopne točke za brezžično omrežje LAN med nastavitvijo in pri povezovanju z dostopno točko.

(9) pokrov izhoda za papir

Odprite, če želite zamenjati kartušo FINE ali odstraniti zagozden papir v napravi.

(10) vodila za papir

Premaknite jih, da jih poravnate z obema stranema svežnja papirja.

(11) sprednji pladenj

V napravo naložite različne velikosti ali vrste papirja, ki jih lahko uporabite. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

Nalaganje navadnega/fotografskega papirja

Nalaganje ovojnic

(12) sprednji pokrov

Odprite, če želite naložiti papir v sprednji pladenj.

(13) opora za papir

Izvlecite, če želite naložiti papir v sprednji pladenj.

(14) podaljšek izhodnega pladnja

Odprite za podporo izvrženega papirja.

(15) opora izhodnega papirja

Izvlecite za podporo izvrženega papirja.

(16) izhodni pladenj za papir

Natisnjen papir je izvržen.

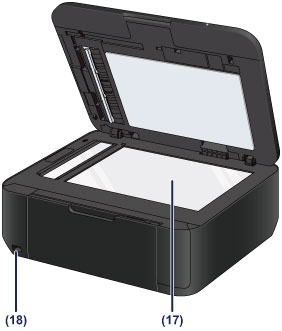

(17) steklena plošča

Nanjo položite izvirnike, ki jih želite kopirati, optično prebrati ali poslati po faksu.

(18) vrata za pogon USB

V ta vrata lahko vstavite pogon USB.

Vstavljanje pogona USB

Če želite neposredno tiskati, lahko priklopite dodatno enoto Bluetooth BU-30*.

Tiskanje iz naprave, ki omogoča uporabo povezave Bluetooth

* Enota Bluetooth v nekaterih državah ali regijah ni na voljo, odvisno od lokalnih zakonov in predpisov. Za podrobnosti se obrnite na servisni center.
