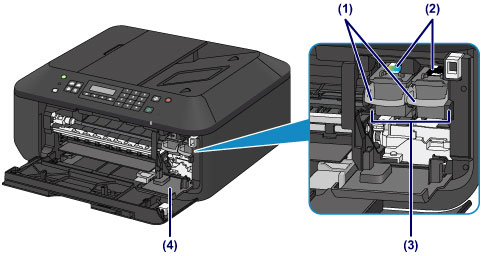

Iekšpuses skats

(1) tintes kasetnes bloķēšanas svira

Fiksē FINE kasetni paredzētajā vietā.

(2) FINE kasetne (tintes kasetnes)

Nomaināma kasetne, kurā integrēta drukas galviņa un tintes tvertne.

(3) FINE kasetnes turētājs

Uzstādiet FINE kasetni.

Krāsu FINE kasetne ir jāuzstāda kreisajā slotā, bet melnās krāsas FINE kasetne ir jāuzstāda labajā slotā.

(4) galviņas vāks

Atverams, lai varētu nomainīt FINE kasetni. Galviņas vāks tiks atvērts automātiski atverot papīra izvades vāku.

Piezīme

• Informāciju par FINE kasetnes maiņu skatiet sadaļā FINE kasetnes maiņa.

Svarīgi!

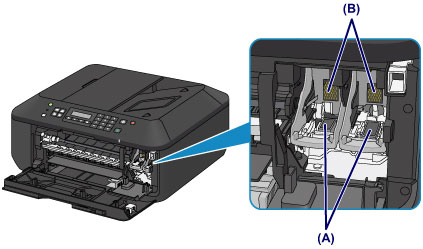

• Laukums ap daļām (A) var būt nošļakstīts ar tinti. Tas neietekmē ierīces veiktspēju.

• Nepieskarieties daļām (A) vai aiz tām esošajiem elektriskajiem kontaktiem (B). Ja tiem pieskarsieties, ierīce var nedrukāt pareizi.
