Nadzorna plošča

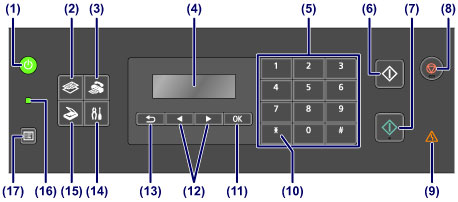

* Na spodnji ilustraciji so vse lučke na nadzorni plošči zaradi pojasnitve prižgane.

(1) Gumb VKLOP (ON) (lučka VKLOP (POWER))

Vklopi in izklopi napravo. Sveti ali utripa zeleno za prikaz stanja naprave. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

Vklop in izklop naprave

(2) Gumb Kopiranje (COPY)

Preklopi napravo v način kopiranja. Prikaže se zaslon kopiranja v pripravljenosti, kar omogoča kopiranje med določanjem števila kopij.

(3) Gumb Telefaks (FAX)

Preklopi napravo v način faksa. Prikaže se zaslon faksa v pripravljenosti, kar omogoča pošiljanje faksa z neposrednim izbiranjem številke faksa/telefonske številke s številskimi gumbi.

(4) LCD (zaslon s tekočimi kristali)

Prikaže sporočila, elemente menijev in stanje delovanja.

Potrjevanje vklopa

(5) Številski gumbi

Za vnos številskih vrednosti, kot je število kopij, in številke faksa/telefonske številke ter znakov.

(6) Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.

(7) Gumb Barvno (Color)

Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.

(8) Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.

(9) Lučka Alarm

Sveti ali utripa oranžno, če pride do napake (če na primer zmanjka papirja ali črnila).

(10) Gumb Tonsko (Tone)

Če uporabljate impulzno zvezo, se naprava začasno preklopi na tonsko izbiranje, poleg tega pa se spremeni tudi način vnosa znakov. Ta gumb se uporablja tudi za klicanje s številčnimi gumbi.

(11) Gumb OK

Za izbiro menija ali elementa nastavitve.

Odpravi napako med tiskanjem ali poskrbi, da naprava po odstranitvi zagozdenega papirja normalno deluje oz. izvrže dokumente, ki so ostali v ADF (samodejni podajalnik dokumentov).

(12) Gumba in

Za povečanje/zmanjšanje vrednosti nastavitev, na primer števila kopij, in za izbiro menija ali elementa nastavitve. Gumb ali se uporablja tudi za vnos znakov.

(13) Gumb Nazaj (Back)

Zaslon LCD vrne na prejšnji zaslon. Ta gumb se uporablja tudi za brisanje znaka pod kazalcem, ko vnašate znake, na primer pri vnosu imena za registracijo.

(14) Gumb Nastavitve (Setup)

Prikaže zaslon Nastavitveni meni (Setup menu). S tem menijem lahko vzdržujete naprava in spreminjate nastavitve naprave.

Ko tiskanje obledi ali barve niso pravilne

Spreminjanje nastavitev naprave na zaslonu LCD

Konfigurirate lahko tudi brezžično povezavo LAN.

Nastavitve LAN

(15) Gumb Skeniranje (SCAN)

Preklopi napravo v način za optično branje. Prikaže se zaslon optičnega branja v pripravljenosti, kar omogoča začetek optičnega branja s pritiskom gumba Barvno (Color) ali Črno (Black).

(16) Lučka Pomnilnik TELEFAKSA (FAX Memory)

Sveti, če so v pomnilniku naprave shranjeni prejeti ali neposlani dokumenti.

(17) Gumb Meni (Menu)

Prikaže zaslon Meni Kopiranje (Copy menu), Meni FAKS (FAX menu) ali Meni za optično branje (Scan menu).

Možnost Meni Kopiranje (Copy menu) vam omogoča izbiro različnih funkcij kopiranja ali spreminjanje nastavitev tiskanja, kot sta velikost strani in vrsta medija.

Možnost Meni FAKS (FAX menu) vam omogoča klicanje z izbiranjem vnosa v možnosti Čak. vrs. opr. v pom. (Memory dial), tiskanje poročila/seznama ali spremembo načina sprejema.

Možnost Meni za optično branje (Scan menu) vam omogoča spreminjanje lokacije za shranjevanje optično prebranih podatkov ali izbiranje vrste dokumenta, ki jo želite optično prebrati.
