Darbības panelis

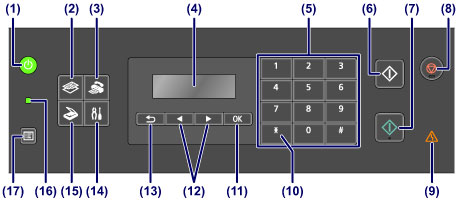

* Paskaidrošanas nolūkā zemāk esošajā attēlā visi darbības paneļa indikatori ir redzami izgaismoti.

(1) Poga Iesl. (ON) (indikators STRĀVA (POWER))

Ieslēdz vai izslēdz strāvas padevi. Deg vai mirgo zaļā krāsā, norādot strāvas statusu. Pirms ierīces ieslēgšanas pārliecinieties, vai ir aizvērts dokumenta vāks.

Ierīces ieslēgšana un izslēgšana

(2) Poga KOPĒT (COPY)

Pārslēdz ierīci kopēšanas režīmā. Tiek parādīts kopēšanas gaidstāves ekrāns, kur varat izveidot kopijas, norādot kopiju skaitu.

(3) Poga SŪTĪT FAKSU (FAX)

Pārslēdz ierīci faksa sūtīšanas režīmā. Tiek parādīts faksa gaidstāves ekrāns, kur varat nosūtīt faksu, tieši sastādot faksa/tālruņa numuru ar ciparu pogām.

(4) LCD (šķidro kristālu displejs)

Parāda ziņojumus, izvēlnes elementus un darbības statusu.

Pārbaude, vai strāva ir ieslēgta

(5) Ciparu pogas

Izmanto, lai ievadītu skaitliskas vērtības, piemēram, kopiju skaitu, kā arī faksa/tālruņa numurus un rakstzīmes.

(6) Poga Melnbalts (Black)

Sāk melnbalto kopēšanu, skenēšanu, faksu sūtīšanu u.c.

(7) Poga Krāsas (Color)

Sāk krāsaino kopēšanu, skenēšanu, faksu sūtīšanu u.c.

(8) Poga Pārtraukt (Stop)

Atceļ iesākto drukāšanas, kopēšanas, skenēšanas vai faksa pārraides/saņemšanas darbu.

(9) Indikators Trauksme (Alarm)

Iedegas vai mirgo oranžā krāsā, ja rodas kļūda, piemēram, nav papīra vai tintes.

(10) Poga Tonis (Tone)

Īslaicīgi pārslēdz uz tonālo numuru sastādīšanu, ja ierīce ir pievienota rotācijas impulsu līnijai, un maina ievades režīmu rakstzīmju ievadei. Šo pogu arī izmanto, lai sastādītu numuru, izmantojot ciparu pogas.

(11) Poga Labi (OK)

Tiek izmantota, lai apstiprinātu izvēlnes vai iestatījuma elementa atlasi.

Izmanto, lai novērstu kļūdu drukāšanas laikā, atjaunotu normālu ierīces darbību pēc tam, kad no tās ir izņemts iestrēdzis papīrs, vai arī lai izstumtu ADF (Automātiskās dokumentu padeves ierīce) palikušos dokumentus.

(12) Pogas un

Tiek izmantotas, lai palielinātu vai samazinātu iestatījuma vērtību, piemēram, kopiju skaitu, un atlasītu izvēlni vai iestatījuma vienumu. Turklāt poga un tiek arī izmantota, lai ievadītu rakstzīmes.

(13) Poga Atpakaļ (Back)

Ļauj atgriezties pie LCD iepriekšējā ekrāna rādījuma. Šo pogu arī izmanto, lai dzēstu rakstzīmi zem kursora rakstzīmju, piemēram, reģistrēšanās vārda, ievadīšanas laikā.

(14) Poga Iestatīšana (Setup)

Parāda ekrānu Iestatīšanas izvēlne (Setup menu). Izmantojot šo izvēlni, varat veikt ierīces apkopi un mainīt ierīces iestatījumus.

Kad druka kļūst blāva vai krāsas nav pareizas

Ierīces iestatījumu maiņa LCD ekrānā

Tāpat varat konfigurēt bezvadu LAN savienojumu.

LAN iestatījumi

(15) Poga SKENĒT (SCAN)

Pārslēdz ierīci skenēšanas režīmā. Tiek parādīts skenēšanas gaidstāves ekrāns, kurā varat sākt skenēšanu, nospiežot pogu Krāsas (Color) vai Melnbalts (Black).

(16) Indikators FAKSU atmiņa (FAX Memory)

Iedegas, ja ierīces atmiņā ir saglabāti saņemti vai nenosūtīti dokumenti.

(17) Poga Izvēlne (Menu)

Parāda ekrānu Kopēšanas izvēlne (Copy menu), Faksa izvēlne (FAX menu) vai Skenēšanas izvēlne (Scan menu).

Ekrānā Kopēšanas izvēlne (Copy menu) varat atlasīt dažādas kopēšanas funkcijas vai mainīt drukas iestatījumus, piemēram, lapas izmērus un materiāla veidu.

Ekrānā Faksa izvēlne (FAX menu) varat sastādīt numuru, atlasot ierakstu no saraksta Num. sast. no atm. (Memory dial), drukāt atskaiti/sarakstu vai mainīt saņemšanas režīmu.

Ekrānā Skenēšanas izvēlne (Scan menu) varat mainīt atrašanās vietu skenēto datu saglabāšanai vai atlasīt skenējamo dokumentu tipu.
