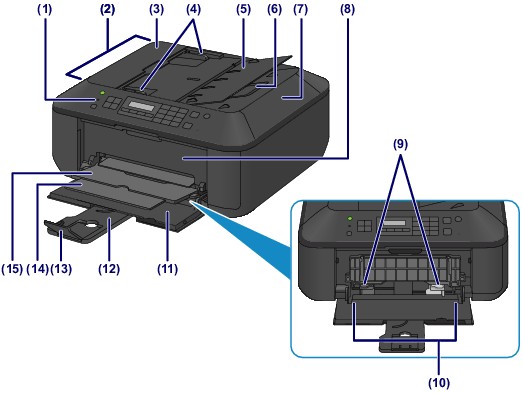

(1) nadzorna plošča
Omogoča spreminjanje nastavitev ali upravljanje naprave.
(2) ADF (samodejni podajalnik dokumentov)
Naložite dokument, ki ga želite kopirati, optično prebrati ali poslati po faksu. Dokumente, ki jih vstavite v pladenj dokumenta, naprava samodejno optično prebere list za listom.
Nalaganje dokumentov v ADF (samodejni podajalnik dokumentov)
(3) pokrov podajalnika dokumentov
Odprite ga, ko želite odstraniti zagozdene dokumente.
(4) vodila dokumenta
Nastavite ta vodila tako, da se bo širina dokumenta ujemala z ADF.
(5) pladenj dokumenta
Odprite ga, če želite naložiti dokument v ADF. Naložite lahko več listov enake velikosti in debeline. Dokument položite tako, da je stran, ki jo želite optično prebrati, obrnjena navzgor.
(6) odlagalna reža dokumentov
Tukaj se zbirajo dokumenti iz ADF, ki jih je naprava optično prebrala.
(7) pokrov za dokumente
Odprite ga, če želite položiti izvirnik na stekleno ploščo.
(8) pokrov izhoda za papir
Odprite, če želite zamenjati kartušo FINE ali odstraniti zagozden papir v napravi.
(9) vodila za papir
Premaknite jih, da jih poravnate z obema stranema svežnja papirja.
(10) sprednji pladenj
V napravo naložite različne velikosti ali vrste papirja, ki jih lahko uporabite. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
Nalaganje navadnega/fotografskega papirja
(11) sprednji pokrov
Odprite, če želite naložiti papir v sprednji pladenj.
(12) opora za papir
Izvlecite, če želite naložiti papir v sprednji pladenj.
(13) podaljšek izhodnega pladnja
Odprite za podporo izvrženega papirja.
(14) opora izhodnega papirja
Izvlecite za podporo izvrženega papirja.
(15) izhodni pladenj za papir
Natisnjen papir je izvržen.

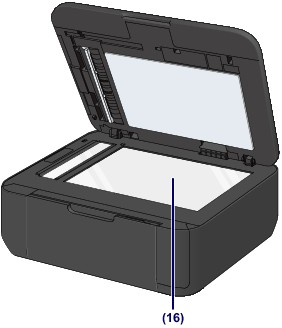

(16) steklena plošča
Nanjo položite izvirnike, ki jih želite kopirati, optično prebrati ali poslati po faksu.
