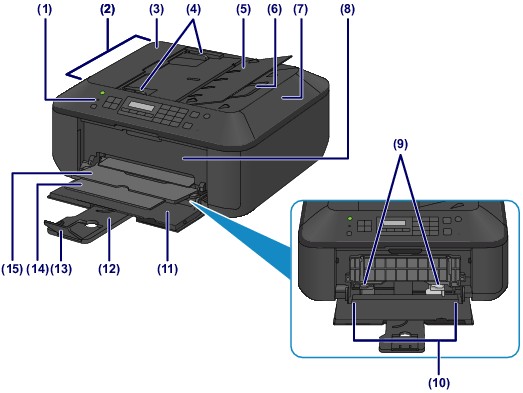

(1) darbības panelis
Izmantojiet, lai mainītu ierīces iestatījumus vai to darbinātu.
(2) ADF (Automātiskās dokumentu padeves ierīce)
Ievietojiet dokumentu, lai kopētu, skenētu vai sūtītu faksu. Dokumentu turētājā ievietotie dokumenti tiek automātiski skenēti pa vienai lapai.
Dokumentu ievietošana ADF (Automātiskās dokumentu padeves ierīce)
(3) dokumentu padeves ierīces vāks
Atveriet, lai izņemtu iestrēgušus dokumentus.
(4) dokumentu vadotnes
Pielāgojiet šīs vadotnes, lai tās atbilstu dokumenta platumam ADF.
(5) dokumentu turētājs
Atveriet, lai ievietotu dokumentu ADF. Iespējams ievietot divas vai vairākas vienāda izmēra un biezuma dokumenta loksnes. Ievietojiet dokumentu ar pusi, kuru vēlaties skenēt, uz augšu.
(6) dokumentu izvades slots
No ADF ierīces skenētie dokumenti tiek izvadīti šeit.
(7) dokumenta vāks
Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
(8) papīra izvades vāks
Atveriet, lai nomainītu FINE kasetni vai izņemtu ierīcē iestrēgušo papīru.
(9) papīra vadotnes
Pabīdiet, lai izlīdzinātu ar abām papīra kaudzītes pusēm.
(10) priekšas paliktnis
Ievietojiet dažāda izmēra un veida papīru, ko var izmantot šajā ierīcē. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
Parastā papīra vai fotopapīra ievietošana
(11) priekšējais vāks
Atveriet, lai ievietotu papīru priekšas paliktnī.
(12) papīra balsts
Izvelciet, lai ievietotu papīru priekšas paliktnī.
(13) izvades uztvērēja pagarinājums
Atveriet, lai atbalstītu izstumto papīru.
(14) papīra izvades atbalsts
Izvelciet, lai atbalstītu izstumto papīru.
(15) papīra izvades uztvērējs
Apdrukātais papīrs ir izstumts.

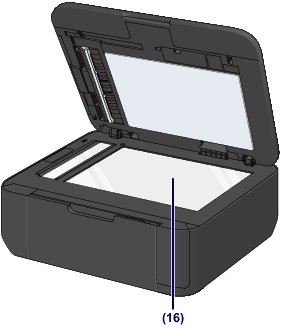

(16) planšetes stikls
Ievietojiet dokumenta oriģinālu, ko vēlaties kopēt, skenēt vai sūtīt pa faksu.
