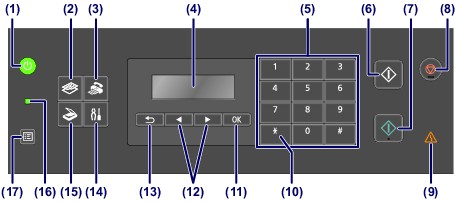

Операционен панел

* Всички лампи на операционния панел са показани светещи на илюстрацията по-долу за пояснение.

(1) Бутон Включване (ON) (лампа ЗАХРАНВАНЕ (POWER))

Включва или изключва захранването. Свети или мига в зелено, за да покаже състоянието на захранването. Преди да включите захранването, проверете дали капакът за документи е затворен.

Включване и изключване на машината

(2) Бутон Копиране (COPY)

Превключва машината в режим на копиране. Появява се екранът за готовност за копиране, който позволява да се правят копия, докато указвате броя на копията.

(3) Бутон Факс (FAX)

Превключва машината в режим на факс. Появява се екранът за готовност на факса, който ви позволява да изпратите факс чрез набиране на факс или телефонен номер директно от бутоните с цифри.

(4) LCD (течнокристален дисплей)

Показва съобщения, елементи на менюта и работното състояние.

Потвърждаване, че захранването е включено

(5) Бутони с цифри

Използват се за въвеждане на числови стойности, като например броя копия, както и за факс/телефонни номера и символи.

(6) Бутон Черно-бяло (Black)

Начало на черно-бяло копиране, сканиране, изпращане на факс и др.

(7) Бутон Цветно (Color)

Начало на цветно копиране, сканиране, изпращане на факс и др.

(8) Бутон Стоп (Stop)

Отменя операцията при изпълняващо се задание за копиране, сканиране или предаване/приемане на факс.

(9) Лампа Аларма (Alarm)

Свети или мига в оранжево, когато възникне грешка, например свършила хартия или мастило.

(10) Бутон Тон (Tone)

Временно превключва на тонално набиране, ако машината е свързана към линия с импулсно набиране, и променя режима за въвеждане на знаци. Този бутон се използва също така и за набиране чрез бутоните с цифри.

(11) Бутон OK

Завършва избора на меню или елемент за настройка.

Отстранява грешка, докато се извършва печатане, възобновява нормалната работа на машината след изваждане на заседнала хартия или служи за изваждане на документи, останали в АПУ (Автоматично подаващо устройство).

(12) Бутони и

Използват се за увеличаване или намаляване на стойността на дадена настройка, като например броя на копията, както и за избиране на елемент на меню или на настройка. Бутонът или се използва и при въвеждане на знаци.

(13) Бутон Назад (Back)

Върнете LCD монитора към предишния екран. Този бутон се използва също и за изтриване на знака под курсора при въвеждане на знаци, като например име за регистриране.

(14) Бутон Настройки (Setup)

Показва екрана Меню за настройка (Setup menu). Чрез това меню можете да извършвате поддръжка на машината и да променяте нейните настройки.

Когато разпечатката стане бледа или цветовете не са правилни

Промяна на настройките на машината от течнокристалния монитор

(15) Бутон Сканиране (SCAN)

Превключва машината в режим на сканиране. Появява се екранът за готовност за сканиране, който позволява да се стартира сканиране чрез натискане на бутона Цветно (Color) или Черно-бяло (Black).

(16) Лампа Памет на факса (FAX Memory)

Свети, когато в паметта на машината се съхраняват получени или неизпратени документи.

(17) Бутон Меню (Menu)

Показва екрана Меню за копиране (Copy menu), Меню за факс (FAX menu) или Меню за сканиране (Scan menu).

Меню за копиране (Copy menu) позволява да се изберат различни функции за копиране или да се променят настройки за печат, като например размер на хартията и тип носител.

Меню за факс (FAX menu) позволява да се набере номер чрез избиране на такъв от Запаметено набир. (Memory dial), да се отпечата отчет или списък или да се промени режима на получаване.

Меню за сканиране (Scan menu) позволява да се промени мястото за записване на сканираните данни или избере типа документ за сканиране.
