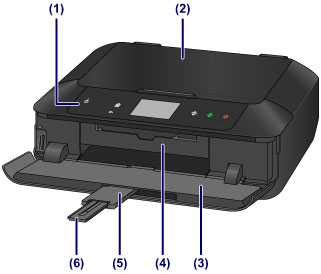

Skats no priekšpuses
- (1) darbības panelis
-
Izmantojiet, lai mainītu ierīces iestatījumus vai to darbinātu. Tāpat arī paceliet un atveriet to, lai nomainītu tintes tvertni, pārbaudītu tintes indikatoru vai izņemtu ierīcē iestrēgušu papīru.
- (2) dokumenta vāks
- Atveriet, lai uz planšetes stikla novietotu oriģinālo dokumentu.
- (3) papīra izvades uztvērējs
- Sākot drukāšanu vai kopēšanu, tas automātiski atveras, un tiek izstumts apdrukātais papīrs. Tas ir jāatver arī, lai ievietotu atmiņas karti.
- (4) diska turētāja vadotne
- Atveriet to, izvelkot ārā, lai piestiprinātu diska turētāju. Izmantojiet tikai tad, ja drukājat uz apdrukājama diska. Parastas darbības turiet to aizvērtu.
- (5) izvades uztvērēja pagarinājums
- Atveras automātiski, atverot papīra izvades uztvērēju, un atbalsta izstumto papīru.
- (6) papīra izvades atbalsts
- Izvelciet, lai atbalstītu izstumto papīru.
- (7) kasete 1
-
Ievietojiet 10 x 15 cm (4 x 6 collu) vai 13 x 18 cm (5 x 7 collu) izmēru fotopapīru kasetē un ievietojiet to ierīcē. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un materiāla tipa loksnes, kas tiek automātiski padotas pa vienai loksnei.
Diska turētāju var ievietot kasetes 1 aizmugurē.
- (8) kasete 2
-
Ievietojiet A4, B5, A5 vai Letter izmēra parasto papīru vai fotopapīru un aploksnes kasetē un ievietojiet to ierīcē. Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un materiāla tipa loksnes, kas tiek automātiski padotas pa vienai loksnei.
- (9) planšetes stikls
- Ievietojiet oriģinālu šeit.
