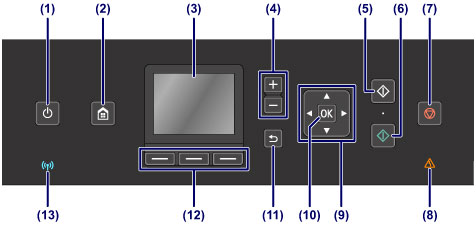

Radna ploča

(1) Gumb UKLJUČENO (ON)/žaruljica NAPAJANJE (POWER)

Uključuje ili isključuje napajanje. Svijetli nakon treperenja ako je napajanje uključeno. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

• Uključivanje i isključivanje uređaja

(2) Gumb POČETNA (HOME)

Upotrebljava se za prikaz zaslona POČETNA (HOME).

• LCD i radna ploča

(3) LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

(4) Gumbi + -

Određuje broj kopija za kopiranje ili ispis.

(5) Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje itd.

(6) Gumb Boja (Color)

Pokreće kopiranje, skeniranje u boji itd.

(7) Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa, kopiranja ili skeniranja.

(8) Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

(9) Gumbi , , i

Upotrebljava se za odabir izbornika ili postavljanje stavke.

• LCD i radna ploča

(10) Gumb U redu (OK)

Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb koristi i za otklanjanje pogreške.

(11) Gumb Natrag (Back)

Vraća LCD na prethodni zaslon.

(12) Gumbi Funkcija (Function)

Upotrebljavaju se za odabir izbornika na zaslonu POČETNA (HOME) ili odabir izbornika za funkcije prikazanog na dnu LCD zaslona.

• Upotreba gumba Funkcija (Function)

(13) Žaruljica Wi-Fi

Svijetli ili treperi da bi označila status bežične LAN veze.

Svijetli:

Omogućena je bežična LAN veza.

Treperi:

Ispis ili skeniranje preko bežične LAN veze. Treperi i prilikom konfiguriranja bežične LAN veze.
