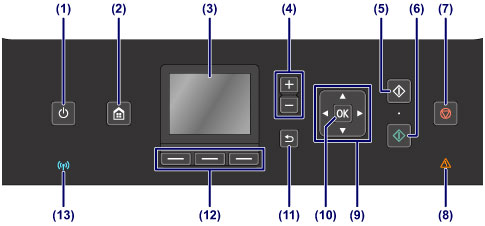

* Toliau nurodytoje iliustracijoje aiškinamaisiais tikslais visos valdymo skydelio lemputės pavaizduotos degančios.
(1) Mygtukas Įjungti (ON) / Lemputė MAITINIMAS (POWER)
Įjungia ar išjungia įrenginį. Įjungus maitinimą iš pradžių mirksi, o vėliau pradeda šviesti baltai. Prieš įjungdami maitinimą įsitikinkite, kad uždarytas dokumentų dangtis.
Įrenginio įjungimas ir išjungimas
(2) Mygtukas PRADŽIA (HOME)
Naudojamas ekranui PRADŽIA (HOME) rodyti.
(3) LCD (skystųjų kristalų ekranas)
Rodo pranešimus, meniu elementus ir veikimo būseną.
Kaip patikrinti, ar įjungtas maitinimas
(4) Mygtukai + -
Nurodo kopijų kopijavimo ar spausdinimo skaičių.
(5) Mygtukas Juodai (Black)
Pradeda nespalvotai kopijuoti, nuskaityti ir t. t.
(6) Mygtukas Spalvotai (Color)
Paleidžiamas spausdinimo, kopijavimo, nuskaitymo ar kt. veiksmo spalvotai procesas.
(7) Mygtukas Stop
Atšaukia vykdomą spausdinimo, kopijavimo arba nuskaitymo užduotį.
(8) Lemputė Įspėjimas (Alarm)
Įsižiebia arba mirksi oranžine spalva, kai įvyksta klaida, pvz., kai baigiasi popierius arba rašalas.
(9) Mygtukai
,
,
ir
Naudojami meniu arba parametro elementui pasirinkti.
(10) Mygtukas Gerai (OK)
Baigiamas meniu arba parametro pasirinkimas.
Pašalinama klaida spausdinant arba atkuriamas įprastas įrenginio veikimas pašalinus įstrigusį popierių.
(11) Mygtukas Atgal (Back)
Grąžinamas ankstesnis LCD ekranas.
(12) Mygtukai funkcija (Function)
Naudojami ekrano PRADŽIA (HOME) meniu arba LCD apačioje rodomų funkcijų meniu pasirinkti.
Mygtukų funkcija (Function) naudojimas
(13) Lemputė „Wi-Fi“ (Wi-Fi)
Kai švyti arba blyksi mėlynai, rodo bevielio LAN būklę.
Dega:
Kai pasirinkta Belaidis LAN aktyvus (Wireless LAN active).
Mirksi:
Spausdinama arba nuskaitoma belaidžiu LAN. Taip pat mirksi konfigūruojant belaidį LAN ryšį.
