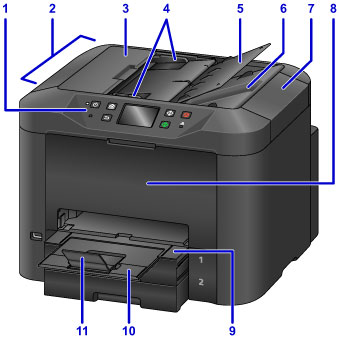

Vaizdas iš priekio
- (1) valdymo skydelis
-
Naudokite norėdami keisti įrenginio parametrus arba jį valdyti.
- (2) ADT (automatinis dokumentų tiektuvas)
-
Čia įdėkite dokumentą. Į dokumentų dėklą įdėti dokumentai automatiškai nuskaitomi tiekiant lapus po vieną.
- (3) dokumentų tiektuvo dangtis
- Atidarykite norėdami ištraukti užstrigusius dokumentus.
- (4) dokumentų kreipikliai
- Sureguliuokite šiuos kreipiklius taip, kad jie atitiktų į ADT įdėto dokumento plotį.
- (5) dokumentų dėklas
- Atidarykite, norėdami įdėti dokumentą į ADT. Jūs taip pat galite įdėti du arba daugiau to paties storio dokumento lapų. Įdėkite dokumentą taip, kad ta pusė, kurią norite nuskaityti, būtų nukreipta į viršų.
- (6) dokumentų išvesties anga
- Į ją tiekiami nuskaityti dokumentai iš ADT.
- (7) dokumentų dangtis
- Atidarykite norėdami padėti originalų dokumentą ant ekspozicinio stiklo.
- (8) priekinis dangtis
- Atidarykite, jei reikia pakeisti rašalo talpyklą arba išimti įrenginyje įstrigusį popierių.
- (9) popieriaus išvesties dėklas
- Ištraukite, kad būtų prilaikomas išspausdintas popierius. Jis uždengs kasetę. Ištraukite, jei ketinate naudoti įprastai.
- (10) išvesties dėklo ilgintuvas
- Ištraukus prilaikomas išstumtas popierius.
- (11) popieriaus išvesties atrama
- Atidarius prilaikomas išstumtas popierius.

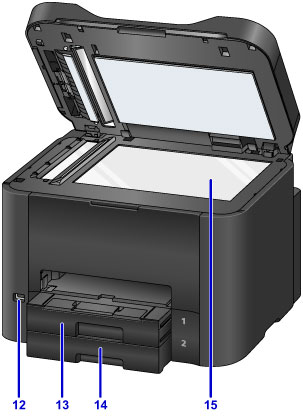

- (12) USB atmintinės prievadas
-
Prie šio prievado prijunkite USB atmintinę.
Įspėjimas- Prie įrenginio USB atmintinės prievado galima jungti tik USB atmintines. Kitaip galite sukelti gaisrą, patirti elektros smūgį arba sugadinti įrenginį.
Svarbu- Nelieskite metalinio apvalkalo.
- Prie įrenginio junkite ne ilgesniu kaip 3 metrai (10 pėdų) USB kabeliu, nes kitaip gali sutrikti kitų išorinių įtaisą veikimas.
- (13) 1 kasetė
-
Galima naudoti bet kurio formato su įrenginiu suderinamą popierių (paprastą popierių, fotopopierių, vokus ar kt.).
- (14) 2 kasetė
-
Galima dėti A4, „Letter“ ir „Legal“ formatų paprastą popierių.
- (15) ekspozicinis stiklas
- Čia įdėkite originalų dokumentą.
