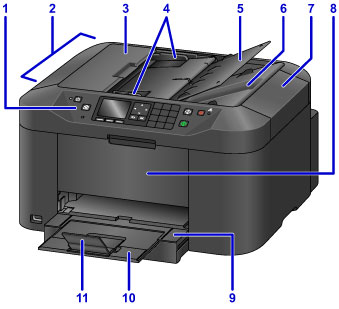

Pogled sprijeda
- (1) radna ploča
-
Upotrebljava se za promjenu postavki uređaja ili za njegovo upravljanje.
- (2) ADF (automatsko ulaganje dokumenata)
-
Ovdje uložite dokument. Dokumenti uloženi u ladicu dokumenta skeniraju se automatski, jedan po jedan list.
- (3) poklopac mehanizma za ulaganje dokumenata
- Otvorite u slučaju vađenja zaglavljenih dokumenata.
- (4) vodilice dokumenta
- Prilagodite vodilice u skladu sa širinom dokumenta u ADF-u.
- (5) ladica dokumenta
- Otvorite kako biste uložili dokument u ADF. Možete uložiti dva lista dokumenta ili više njih iste veličine i debljine. Uložite dokument tako da strana koju želite skenirati bude okrenuta prema gore.
- (6) otvor za izlaz dokumenta
- Dokumenti skenirani iz ADF-a ovdje se isporučuju.
- (7) poklopac dokumenta
- Otvorite kako biste uložili original na kopirno staklo.
- (8) prednji poklopac
- Otvorite za zamjenu spremnika tinte ili vađenje zaglavljenog papira u uređaju.
- (9) ladica za izlaz papira
- Izvucite da biste podržali ispisani papir. Zatim će poklopiti kasetu. Izvucite za uobičajenu upotrebu.
- (10) produžetak ladice za izlaz papira
- Izvucite produžetak za prihvaćanje izbačenog papira.
- (11) oslonac za izlaz papira
- Otvorite za prihvaćanje izbačenog papira.

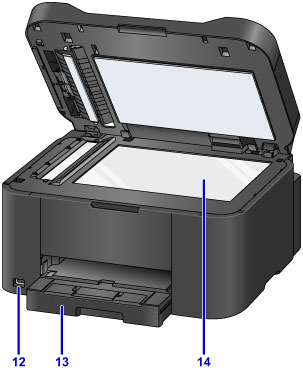

- (12) priključak za USB memorijski pogon
-
U ovaj priključak umetnite USB memorijski pogon.
Upozorenje- Priključujte samo USB memorijske pogone u priključak za USB memorijski pogon na uređaju. U protivnom može doći do požara, strujnog udara ili oštećenja uređaja.
Važno- Ne dodirujte metalno kućište.
- Nemojte upotrebljavati USB kabel dulji od 3 metara (10 stopa) za povezivanje s uređajem jer to može utjecati na rad perifernih uređaja.
- (13) kaseta
-
Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.
- (14) kopirno staklo
- Ovdje uložite original.
