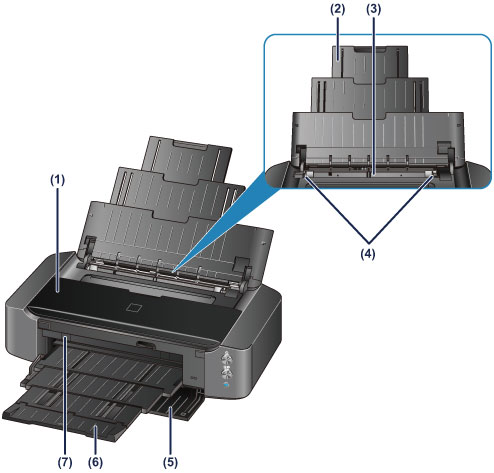

Pogled sprijeda

(1) gornji poklopac

Otvorite za zamjenu spremnika tinte ili vađenje zgužvanog papira u pisaču.

(2) oslonac papira

Proširite da biste uložili papir u stražnju ladicu.

(3) stražnja ladica

Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

• Ulaganje običnog papira/fotopapira
• Ulaganje omotnica

(4) vodilice papira

Poravnajte s obje strane hrpe papira.

(5) prednji poklopac

Otvorite da biste izvukli ladicu za izlaz papira prije ispisa.

(6) ladica za izlaz papira

Izbacuje se ispisani papir. Otvorite prije ispisa.

(7) vodilica plitice za disk

Ovdje spojite pliticu za disk. Upotrijebite prilikom ispisa na ispisni disk. Za uobičajen rad držite je zatvorenom.

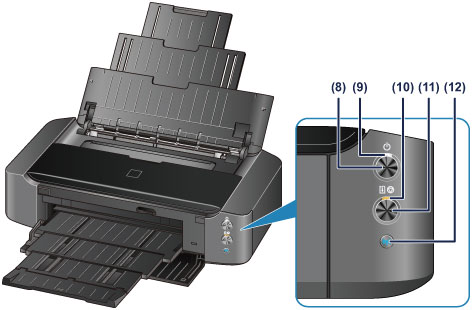

• * Sve su žaruljice upaljene na gornjoj slici radi lakšeg objašnjenja.

(8) Gumb UKLJUČENO (ON)

Pritisnite da biste uključili ili isključili.

• Uključivanje i isključivanje pisača

(9) Žaruljica NAPAJANJE (POWER)

Svijetli bijelo nakon treperenja ako je pisač uključen.

Napomena

• Status pisača možete provjeriti žaruljicama NAPAJANJE (POWER) i Alarm.

  • Žaruljica NAPAJANJE (POWER) je ugašena: pisač je isključen.
  • Žaruljica NAPAJANJE (POWER) svijetli bijelo: pisač je spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) treperi bijelo: pisač se sprema za ispis ili je ispis u tijeku.
  • Žaruljica Alarm treperi narančasto: došlo je do pogreške i pisač nije spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) treperi bijelo, a žaruljica Alarm naizmjence treperi narančasto: došlo je do pogreške i možda je potrebno obratiti se servisnom centru.
  • Ako dođe do pogreške

(10) Žaruljica Alarm

Svijetli ili treperi narančasto kada dođe do pogreške.

(11) Gumb NASTAVI/ODUSTANI (RESUME/CANCEL)

Pritisnite da biste odustali od ispisnog zadatka koji je u tijeku. Taj gumb možete pritisnuti da biste izašli iz statusa pogreške pisača i nastavili s ispisom, a problem pisača se rješava.

(12) Gumb Wi-Fi/žaruljica Wi-Fi

Držite za automatsko postavljanje bežične LAN veze.

Svijetli ili treperi plavo da bi označila status bežične LAN veze.

Svijetli:

Omogućena je bežična LAN veza.

Treperi:

Ispis ili skeniranje preko bežične LAN veze. Treperi i prilikom konfiguriranja bežične LAN veze.
