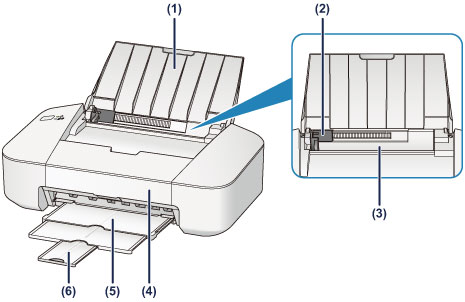

Pogled sprijeda

(1) oslonac papira

Otvorite da biste uložili papir u stražnju ladicu.

(2) vodilica papira

Poravnajte s lijevom stranom snopa papira.

(3) stražnja ladica

Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

• Ulaganje običnog papira/fotopapira
• Ulaganje omotnica

(4) poklopac

Otvorite za zamjenu uloška FINE ili vađenje zaglavljenog papira iz pisača.

(5) ladica za izlaz papira

Izbacuje se ispisani papir. Izvucite ga prije ispisivanja.

(6) produžetak ladice za izlaz papira

Izvucite produžetak za prihvaćanje izbačenog papira. Proširite za vrijeme ispisivanja.

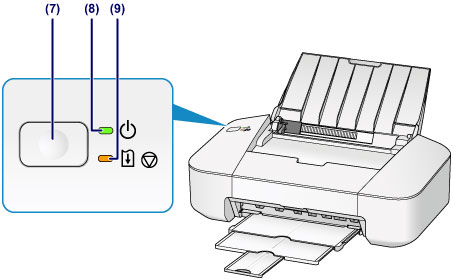

• * Sve su žaruljice upaljene na gornjoj slici radi lakšeg objašnjenja.

(7) Gumb UKLJUČENO/NASTAVI (ON/RESUME)

Pritisnite da biste uključili ili isključili. Možete odustati od zadatka ispisa koji je u tijeku. Taj gumb možete pritisnuti i da biste izašli iz statusa pogreške pisača ili za odabir funkcije održavanja.

(8) Žaruljica NAPAJANJE (POWER)

Žaruljica svijetli zeleno nakon treperenja ako je napajanje uključeno.

Napomena

• Status pisača možete provjeriti žaruljicama NAPAJANJE (POWER) i Alarm.

  • Žaruljica NAPAJANJE (POWER) je ugašena: pisač je isključen.
  • Žaruljica NAPAJANJE (POWER) svijetli zeleno: pisač je spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) treperi zeleno: pisač se sprema za ispis ili je ispis u tijeku.
  • Žaruljica Alarm treperi narančasto: došlo je do pogreške i pisač nije spreman za ispis.
  • Žaruljica NAPAJANJE (POWER) treperi zeleno, a žaruljica Alarm naizmjence treperi narančasto: moguće je da je došlo do pogreške i potrebno je obratiti se servisnom centru.
  • Ako dođe do pogreške

(9) Žaruljica Alarm

Žaruljica svijetli ili treperi narančasto kada dođe do pogreške.
