Radna ploča

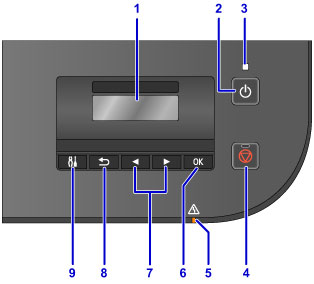

* Sve su žaruljice na radnoj ploči prikazane uključene na donjoj slici zbog lakšeg objašnjenja.

(1) LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

(2) Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje.

(3) Žaruljica NAPAJANJE (POWER)

Svijetli nakon treperenja ako je napajanje uključeno.

(4) Gumb Zaustavi (Stop)

Odustaje od zadatka ispisa koji je u tijeku.

(5) Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

(6) Gumb U redu (OK)

Finalizira odabir izbornika ili stavke postavke. Ovaj se gumb koristi i za otklanjanje pogreške.

(7) Gumbi i

Upotrebljava se za odabir izbornika ili postavljanje stavke.

(8) Gumb Natrag (Back)

Vraća zaslon na prethodni zaslon.

(9) Gumb Postava (Setup)

Prikazuje zaslon Izbornik Postavljanje (Setup menu). Pomoću tog izbornika možete vršiti održavanje pisača i mijenjati postavke pisača.
