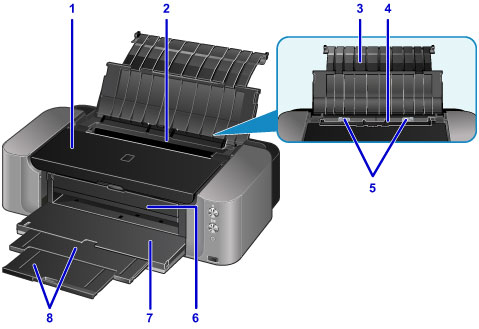

Skats no priekšpuses
- (1) augšējais vāks
- Atveriet to, lai nomainītu tintes tvertni vai izņemtu printerī iestrēgušu papīru.
- (2) padeves slota vāks
-
Novērš priekšmetu iekrišanu padeves slotā.
Atveriet to, lai virzītu papīra vadotnes, un aizveriet pirms drukāšanas.
- (3) papīra balsts
- Atveriet, lai ievietotu papīru aizmugures paliktnī.
- (4) aizmugures paliktnis
-
Iespējams vienlaicīgi ievietot divas vai vairākas viena izmēra un papīra veida loksnes un tās automātiski padot pa vienai loksnei.
- (5) papīra vadotnes
- Izlīdziniet ar abām papīra kaudzītes pusēm.
- (6) diska turētāja vadotne
- Piestipriniet diska turētāju šeit. Izmantojiet, ja drukājat uz apdrukājama diska. Parastas darbības turiet to aizvērtu.
- (7) papīra izvades uztvērējs
- Apdrukātais papīrs ir izstumts. Atveriet pirms drukāšanas.
- (8) izvades uztvērēja pagarinājums
- Izvelciet to ārā, lai atbalstītu izstumto papīru.

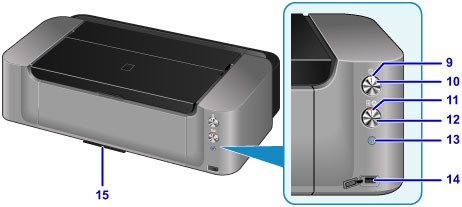

- * Paskaidrošanas nolūkā iepriekšējā attēlā ir redzamas degošas pogas un indikatori.
- (9) Indikators STRĀVA (POWER)
- Pēc mirgošanas iedegas, kad ir ieslēgta strāvas padeve.
Piezīme
-
Varat pārbaudīt printera statusu pēc indikatoriem STRĀVA (POWER) un Trauksme (Alarm).
- Indikators STRĀVA (POWER) ir izslēgts: printeris ir izslēgts.
- Iedegas indikators STRĀVA (POWER): printeris ir gatavs drukāšanai.
- Indikators STRĀVA (POWER) mirgo: printeris tiek sagatavots drukāšanai, vai notiek drukāšana.
- Indikators Trauksme (Alarm) mirgo: radās kļūda, un printeris nav gatavs drukāšanai.
- Indikators STRĀVA (POWER) mirgo pārmaiņus ar indikatoru Trauksme (Alarm): iespējams, ir radusies kļūda, kuras novēršanai ir jāsazinās ar apkalpošanas centru.
- (10) Poga Iesl. (ON)
-
Ieslēdz vai izslēdz strāvas padevi.
- (11) Indikators Trauksme (Alarm)
- Iedegas vai mirgo, ja rodas kļūda.
- (12) Poga ATSĀKT/ATCELT (RESUME/CANCEL)
- Atceļ iesākto drukas darbu. Varat nospiest šo pogu, lai nodzēstu printera kļūdas statusu un atsāktu drukāšanu pēc tam, kad printera problēma ir novērsta.
- (13) Poga Wi-Fi/Indikators Wi-Fi
-
Turiet nospiestu, lai automātiski iestatītu bezvadu LAN savienojumu.
Iedegas vai mirgo, norādot bezvadu LAN statusu.
- Deg:
- bezvadu LAN savienojums ir iespējots.
- Mirgo:
- Drukāšana bezvadu LAN tīklā. Mirgo arī, konfigurējot bezvadu LAN savienojumu.
- (14) tiešās drukas ports
-
Veicot tiešo drukāšanu, pievienojiet ar PictBridge saderīgu ierīci, piemēram, digitālo kameru.
Brīdinājums- Pie printera tiešās drukas porta drīkst pievienot tikai ar PictBridge saderīgas ierīces. Citādi var rasties ugunsgrēks, elektriskās strāvas trieciens vai printera bojājumi.
Svarīgi!- Neaiztieciet metāla korpusu.
- Printera savienošanai ar PictBridge saderīgu ierīci neizmantojiet USB kabeli, kas garāks par 3 metrus (10 pēdas), jo tas varētu ietekmēt citu perifērijas ierīču darbību.
- (15) diska turētāja glabāšanas nodalījums
-
Diska turētāju, kas piegādāts kopā ar printeri, var glabāt šeit.
