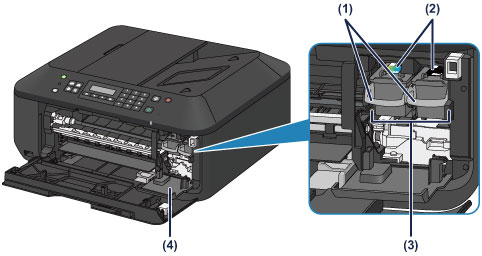

Pogled iznutra

(1) ručica za zaključavanje uloška tinte

Postavlja uložak FINE u ispravan položaj.

(2) uložak FINE (ulošci tinte)

Zamjenjivi uložak koji sadrži ispisnu glavu i spremnik tinte.

(3) držač uloška FINE

Instalira uložak FINE.

Uložak FINE u boji treba instalirati u lijevi utor, a crni uložak FINE treba instalirati u desni utor.

(4) poklopac glave

Otvara se kako bi se omogućila zamjena uloška FINE. Poklopac glave otvorit će se automatski kada otvorite poklopac izlaza papira.

Napomena

• Pojedinosti o zamjeni uloška FINE potražite u poglavlju Zamjena uloška FINE.

Važno

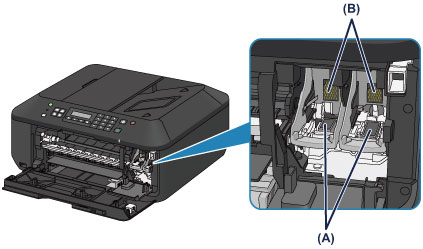

• Na području oko dijelova (A) možda će biti raspršene tinte. To ne utječe na učinkovitost uređaja.

• Ne dirajte dijelove (A) ili električne kontakte (B) iza njih. Uređaj neće pravilno ispisivati ako ih dodirnete.
