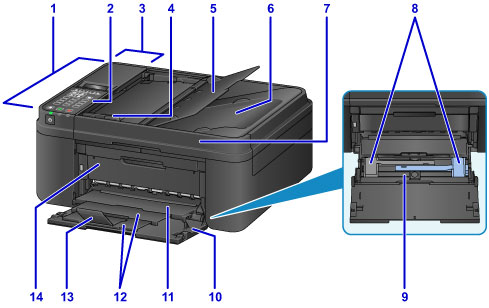

Vaizdas iš priekio
- (1) ADT (automatinis dokumentų tiektuvas)
-
Čia įdėkite dokumentą. Į dokumentų dėklą įdėti dokumentai automatiškai nuskaitomi tiekiant lapus po vieną.
- (2) valdymo skydelis
-
Naudokite norėdami keisti įrenginio parametrus arba jį valdyti.
- (3) dokumentų tiektuvo dangtis
- Atidarykite norėdami ištraukti užstrigusius dokumentus.
- (4) dokumentų kreipiklis
- Sureguliuokite šį kreipiklį taip, kad jis atitiktų į ADT įdėto dokumento plotį.
- (5) dokumentų dėklas
- Atidarykite, norėdami įdėti dokumentą į ADT. Jūs taip pat galite įdėti du arba daugiau to paties storio dokumento lapų. Įdėkite dokumentą taip, kad ta pusė, kurią norite nuskaityti, būtų nukreipta į viršų.
- (6) dokumentų išvesties anga
- Į ją tiekiami nuskaityti dokumentai iš ADT.
- (7) dokumentų dangtis
- Atidarykite norėdami padėti originalų dokumentą ant ekspozicinio stiklo.
- (8) popieriaus kreipikliai
- Sulygiuokite abi popieriaus šūsnies puses.
- (9) kasetė
-
Įdėkite popieriaus čia. Tuo pačiu metu galima įdėti du ar daugiau to paties dydžio ir rūšies popieriaus lapų, ir spausdintuvas automatiškai tuo metu gali paimti po vieną popieriaus lapą.
- (10) priekinis dangtis
- Atidarykite, jei į kasetę reikia įdėti popieriaus.
- (11) popieriaus išvesties dėklas
- Išstumiamas išspausdintas popierius.
- (12) popieriaus išvesties atrama
- Ištraukite, kad būtų prilaikomas išstumiamas popierius.
- (13) išvesties dėklo ilgintuvas
- Atidarius prilaikomas išstumtas popierius.
- (14) popieriaus išvesties dangtis
- Atidarykite, jei reikia pakeisti kasetę FINE arba išimti įrenginyje įstrigusį popierių.

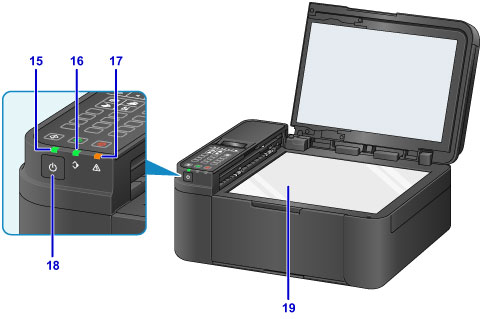

- (15) Lemputė MAITINIMAS (POWER)
- Įjungus maitinimą iš pradžių mirksi, o vėliau pradeda šviesti.
- (16) Lemputė FAKSOGRAMŲ atmintis (FAX Memory)
- Dega, kai įrenginio atmintyje saugoma gautų arba neišsiųstų dokumentų.
- (17) Lemputė Įspėjimas (Alarm)
- Įvykus klaidai dega arba mirksi.
- (18) Mygtukas Įjungti (ON)
-
Įjungia ar išjungia įrenginį. Prieš įjungdami maitinimą įsitikinkite, kad uždarytas dokumentų dangtis.
- (19) ekspozicinis stiklas
- Čia įdėkite originalų dokumentą.
