Nadzorna plošča

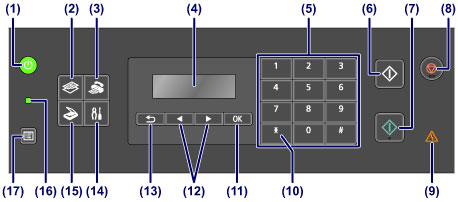

* Na spodnji sliki vse lučke na nadzorni plošči svetijo zaradi pojasnitve.

(1) Gumb VKLOP (ON) (lučka VKLOP (POWER))

Vklopi in izklopi napravo. Sveti ali utripa zeleno za prikaz stanja naprave. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

(2) Gumb Kopiranje (COPY)
Preklopi napravo v način kopiranja.
(3) Gumb Telefaks (FAX)
Preklopi napravo v način faksa.
(4) LCD (zaslon s tekočimi kristali)
Prikaže sporočila, elemente menijev in stanje delovanja.
(5) Številski gumbi
Za vnos številskih vrednosti, kot je število kopij, in številke faksa/telefonske številke ter znakov.
(6) Gumb Črno (Black)
Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.
(7) Gumb Barvno (Color)
Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.
(8) Gumb Zaustavi (Stop)
Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.
(9) Lučka Alarm
Ko pride do napake, zasveti ali utripa oranžno.
(10) Gumb Tonsko (Tone)
Če uporabljate impulzno zvezo, se naprava začasno preklopi na tonsko izbiranje. S tem gumbom lahko tudi vnašate znake.
(11) Gumb OK
Za izbiro menija ali elementa nastavitve. S tem gumbom lahko tudi odpravljate napake ali izvržete dokumente v ADF (samodejnem podajalniku dokumentov).
(12) Gumba Levo in Desno

Za povečanje/zmanjšanje vrednosti nastavitev, na primer števila kopij, in za izbiro menija ali elementa nastavitve. Gumb Levo ali Desno se uporablja tudi pri vnašanju znakov.

(13) Gumb Nazaj (Back)
Zaslon LCD vrne na prejšnji zaslon. Ta gumb se uporablja tudi za brisanje znaka pod kazalcem, ko vnašate znake, na primer pri vnosu imena za registracijo.
(14) Gumb Nastavitve (Setup)
Prikaže zaslon Nastavitveni meni (Setup menu). S tem menijem lahko vzdržujete naprava in spreminjate nastavitve naprave.
(15) Gumb Skeniranje (SCAN)
Preklopi napravo v način za optično branje.
(16) Lučka Pomnilnik TELEFAKSA (FAX Memory)
Sveti, če so v pomnilniku naprave shranjeni prejeti ali neposlani dokumenti.
(17) Gumb Meni (Menu)
Prikaže zaslon Meni Kopiranje (Copy menu), Meni za optično branje (Scan menu) ali Meni FAKS (FAX menu).

Opomba

  • Ko na nadzorni plošči pritiskate gumbe, naprava piska. Glasnost zvoka lahko nastavite v možnosti Nadzor zvoka (Sound control) pod Upor. nast. naprave (Dev. user settings).
