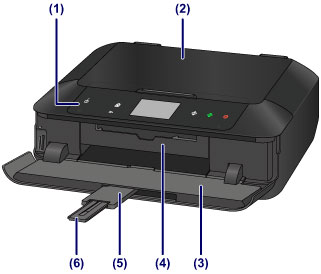

Pogled od spredaj
- (1) nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje naprave. Dvignite in odprite ga tudi, kadar želite zamenjati črnilni vložek, preveriti lučko za črnilo ali odstraniti zagozden papir iz naprave.
- (2) pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- (3) izhodni pladenj za papir
- Ko se začne tiskanje ali kopiranje, se samodejno odpre in nanj se izvržejo natisnjeni listi papirja. Odpreti ga morate tudi za vstavljanje pomnilniške kartice.
- (4) vodilo pladnja za plošče
- Odprite ga tako, da ga izvlečete, če želite pritrditi pladenj za plošče. Uporabite ga le pri tiskanju na natisljivo ploščo. Pri normalnem delovanju naj bo zaprt.
- (5) podaljšek izhodnega pladnja
- Ko odprete izhodni pladenj za papir, se samodejno odpre in podpira izvrženi papir.
- (6) opora izhodnega papirja
- Izvlecite za podporo izvrženega papirja.

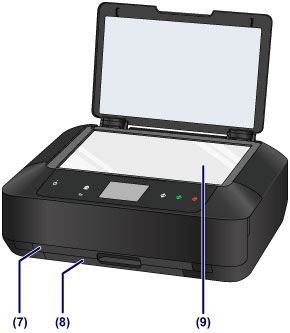

- (7) kaseta 1
-
Naložite fotografski papir velikosti 10 x 15 cm (4 x 6 palcev) ali 13 x 18 cm (5 x 7 palcev) v kaseto in jo vstavite v napravo. Istočasno lahko naložite dva ali več listov papirja iste velikosti in vrste, ki se samodejno podajajo po en list naenkrat.
Pladenj za plošče se lahko shrani v zadnjem delu kasete 1.
- (8) kaseta 2
-
V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter ali fotografski papir in ovojnice in jo vstavite v napravo. Istočasno lahko naložite dva ali več listov papirja iste velikosti in vrste, ki se samodejno podajajo po en list naenkrat.
- (9) steklena plošča
- Naložite izvirnik sem.
