Pogled sprijeda

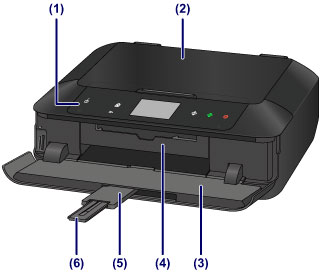

- (1) radna ploča
-
Upotrebljava se za promjenu postavki uređaja ili za njegovo upravljanje. Također, podignite i otvorite za zamjenu spremnika tinte, provjeru žaruljice tinte ili uklanjanje zaglavljenog papira iz uređaja.
- (2) poklopac dokumenta
- Otvorite kako biste uložili original na kopirno staklo.
- (3) ladica za izlaz papira
- Otvara se automatski kad započne ispis ili kopiranje i ispisani papir je izbačen. Također, morate je otvoriti da biste umetnuli memorijsku karticu.
- (4) vodilica plitice za disk
- Otvorite izvlačenjem da biste mogli pričvrstiti pliticu za disk. Upotrijebite samo prilikom ispisa na ispisni disk. Za uobičajen rad držite je zatvorenom.
- (5) produžetak ladice za izlaz papira
- Otvara se automatski kad otvorite ladicu za izlaz papira i podržava izbačeni papir.
- (6) oslonac za izlaz papira
- Izvucite produžetak za prihvaćanje izbačenog papira.

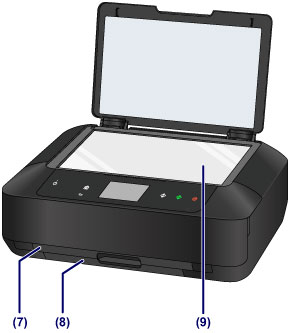

- (7) kaseta 1
-
Umetnite fotopapir veličine 10 x 15 cm (4 x 6 inča) ili 13 x 18 cm (5 x 7 inča) u kasetu i umetnite je u uređaj. Dva ili više papira iste veličine i vrste medija mogu se umetnuti istovremeno te se automatski ulagati jedan po jedan.
Plitica za disk može se pohraniti iza kasete 1.
- (8) kaseta 2
-
Umetnite obični papir ili fotopapir i omotnice veličine A4, B5, A5 ili Letter u kasetu i umetnite je u uređaj. Dva ili više papira iste veličine i vrste medija mogu se umetnuti istovremeno te se automatski ulagati jedan po jedan.
- (9) kopirno staklo
- Ovdje uložite original.
