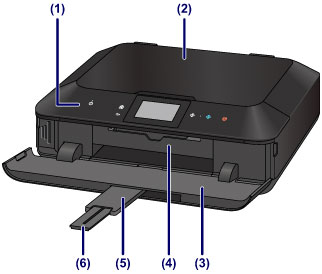

(1) nadzorna plošča
Omogoča spreminjanje nastavitev ali upravljanje naprave. Dvignite in odprite ga tudi, kadar želite zamenjati črnilni vložek, preveriti lučko za črnilo ali odstraniti zagozden papir iz naprave.
(2) pokrov za dokumente
Odprite ga, če želite položiti izvirnik na stekleno ploščo.
(3) izhodni pladenj za papir
Ko se začne tiskanje ali kopiranje, se samodejno odpre in nanj se izvržejo natisnjeni listi papirja. Odpreti ga morate tudi za vstavljanje pomnilniške kartice.
(4) notranji pokrov
Odprite ga tako, da ga izvlečete, če želite pritrditi pladenj za plošče. Uporabite ga le pri tiskanju na natisljivo ploščo. Pri normalnem delovanju naj bo zaprt.
(5) podaljšek izhodnega pladnja
Ko odprete izhodni pladenj za papir, se samodejno odpre in podpira izvrženi papir.
(6) opora izhodnega papirja
Izvlecite za podporo izvrženega papirja.

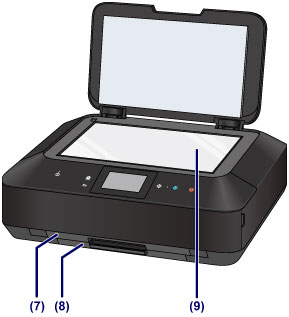

(7) kaseta (zgornja)
Naložite fotografski papir velikosti 10 x 15 cm (4 x 6 palcev) ali 13 x 18 cm (5 x 7 palcev) v kaseto in jo vstavite v napravo. Istočasno lahko naložite dva ali več listov papirja iste velikosti in vrste, ki se samodejno podajajo po en list naenkrat.
Nalaganje papirja manjše velikosti
Pladenj za plošče se lahko shrani v zadnjem delu kasete (zgornje).
Kako odstraniti/pritrditi pladenj za plošče
(8) kaseta (spodnja)
V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter ali fotografski papir in ovojnice in jo vstavite v napravo. Istočasno lahko naložite dva ali več listov papirja iste velikosti in vrste, ki se samodejno podajajo po en list naenkrat.
Nalaganje papirja večje velikosti
(9) steklena plošča
Naložite izvirnik, ki ga želite kopirati ali optično prebrati.
