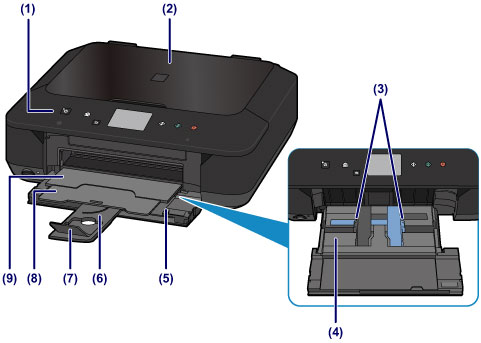

Pogled od spredaj
- (1) nadzorna plošča
-
Omogoča spreminjanje nastavitev ali upravljanje naprave. Dvignite in odprite ga tudi, kadar želite zamenjati črnilni vložek, preveriti lučko za črnilo ali odstraniti zagozden papir iz naprave.
- (2) pokrov za dokumente
- Odprite ga, če želite položiti izvirnik na stekleno ploščo.
- (3) vodila za papir
- Poravnajte z obema stranema svežnja papirja.
- (4) kaseta
-
Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.
- (5) sprednji pokrov
- Odprite, če želite naložiti papir ali tiskati.
- (6) opora za papir
- Izvlecite, če želite naložiti papir v kaseto.
- (7) podaljšek izhodnega pladnja
- Odprite za podporo izvrženega papirja.
- (8) opora izhodnega papirja
- Izvlecite za podporo izvrženega papirja.
- (9) izhodni pladenj za papir
- Natisnjen papir je izvržen. Pred tiskanjem ga odprite.

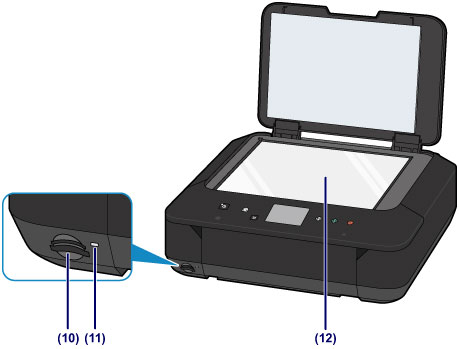

- (10) reža za pomnilniško kartico
-
Vstavite pomnilniško kartico.
- (11) Lučka Dostop (Access)
-
Sveti ali utripa za prikaz stanja pomnilniške kartice.
- (12) steklena plošča
- Naložite izvirnik sem.
